| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | AAREAL |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | ميلادي |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | فيلم بلاستيكي لجسم الآلة، وعلبة خشبية من الخشب الرقائقي (خالية من التبخير) لقطع الغيار مثل الشاشات و |
| وقت التسليم: | 15 ~ 35 يوم عمل بعد تأكيد الطلب |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 5 مجموعات شهريا |
| حركة: | الحركة الترددية الدورانية | الشاشة: | شاشات التوتر تلقائيا |
|---|---|---|---|
| طبقات الشاشة: | 1 ~ 4 طبقات من الشاشة متاحة (1 ~ 3 مقترحة) | حجم الشاشة: | W*L 1000*3000mm، 1500*3000mm، 1800*3600mm، 2000*5000mm الخ |
| الأجزاء المعرضة للخطر: | الشاشات والكرات وختم الشريط المطاطي وما إلى ذلك. | نظام التنظيف الذاتي: | كرات مطاطية، كرات السيليكون الخ. |
| التطبيق: | مادة الدعم السيراميكية، الرمال الكوارتزية، الرمال المغطاة، كربونات الكالسيوم، الكوكس البترولي، الخ. | المواد: | الفولاذ المقاوم للصدأ، الألومنيوم، الكربون الصلب الخ. |
| إبراز: | فاصل الغربال الاهتزازي,منفصل الشاشة الاهتزازي,vibratory screen separator |
||

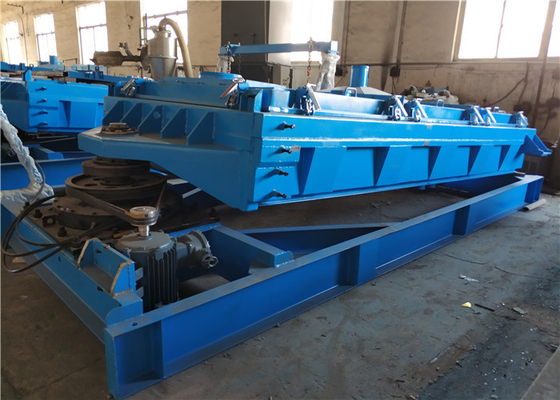

آلة Rotex Vibrating Screen Gyratory Screening Machine للدوافع السيراميكية
لمحة عامة عن آلات Rotex الصناعية للشاشة الدوارة للدوافع السيرامية:
توفر آلات Rotex الصناعية للشاشة الدوارة لـ Ceramic Proppant فصلًا سريعًا وفعالًا ودقيقًا للمواد في صناعات العمليات الرئيسية.
ويعرف هذا الفحص الدوار أيضًا باسم شاشة روتكس ، وشاشة دوار ، فاصل دوار ، فحص دوار ، شاشة متبادلة وما إلى ذلك.
من خلال الحركة الدوارة الفريدة لسطح الشاشة الأفقية ، جنبا إلى جنب مع نظام تنظيف شبكة الشاشة الإيجابية ، توفر الشاشات الدوارة كفاءة عالية وقدرة عالية.
| مسار التحرك | الحركة المتناوبة الدوارة: الحركة الدائرية في نهاية التغذية، الحركة البيضاء في الوسط والحركة الخطية في نهاية التفريغ |
| جهاز القيادة | المحرك العام + المحفز |
| طبقات الشاشة | 1 ~ 4 طبقات من الشاشة المتاحة |
| حجم الشاشة | 500*1500mm، 1000*2100mm، 1000*3000mm، 1500*3000mm، 1500*3600mm، 1800*3600mm، 1800*4000mm، 2000*5000mm وما إلى ذلك |
| ماركة المحرك | سيمنز، أو وفقا لمتطلبات العميل |
| قطع الغيار | الشاشة الخاصة، محفز القيادة، تعويض المشابك والمشددات مصنوعة من قبل أنفسنا |
| ميناء التفريغ | عادة في الجزء السفلي من الجهاز، ويمكن أيضا أن تكون في الجزء الخلفي من الجهاز |
| المواد | فولاذ الكربون، قطع الاتصال من الفولاذ المقاوم للصدأ (اختياري) |
| التثبيت | تركيب مقعد أرضي، تركيب تعليق الكابلات |
| طريقة تنظيف الشبكة | استخدام كرات تنظيف الشبكة لتنظيف الشبكة الشاشة. كرة المطاط، كرة السيليكون، كرة البولي يوريثان الخ |
مبدأ عمل آلات Rotex الصناعية للشاشة الدورانية للدوافع السيراميكية:
الحركة الدوارة توزيع سريع، وتقسيم وتفريق.
الحركة الدوارة الفريدة تعطي مجموعة من الإجراءات للمادة أثناء مرورها على طول سطح الشاشة.تتقلص تدريجيا على طول الجهاز إلى مسار بيضاوي، وأخيرا إلى حركة خط مستقيم تقريبية في نهاية التفريغ. لا يوجد عنصر عمودي لهذه الحركة. وبالتالي الحفاظ على المادة في اتصال مستمر مع سطح الشاشة.
1الحركة الدائرية في نهاية التغذية
The gyratory motion at the feed end of the machine immediately spreads the material across the full width of the screen surface to maximize screen utilization even though the feed is from a single pointفي نفس الوقت، هذه الحركة تصفف المادة، مما يسبب الغطاء الدقيق إلى أسفل ضد سطح الشاشة.الجسيمات التي هي أصغر بكثير من الفتحات تمر بسرعة من خلال في هذا الجزء من الشاشة.
2تغيير إلى حركة بيضاوية في الوسط
عندما تتقلص الحركة الدائرية إلى مسار بيضاويالحركة الخفيفة الأفقية تسبب أن الجسيمات الدقيقة أقرب في الحجم إلى شبكة الشاشة.
3حركة خط مستقيم عند نهاية التفريغ
The nearly linear reciprocating motion at the discharge end of the Gyratory Screener removes those particles closest in size to the mesh openings while gently conveying the oversize material off the screen.
المعلمات التقنية لآلات Rotex الصناعية للشاشة الدورانية للدوافع السيرامية:
|
سطح السفينة |
النموذج | مواصفات سطح الشاشة (W*L) (ملم) | مسار مربع الشاشة (ملم) | المحرك |
أ (ملم) |
ب (ملم) |
ج (ملم) |
د (ملم) |
الوزن (بالكيلوغرام) |
|
|
القوة (kw) |
معدل الدوران (rpm) | |||||||||
| 1 | عام 1014-1 | 1000*1400 | 63.5 | 1.5 | 960 | 2731 | 962 | 1168 | 1200 | 715 |
| عام 1021-1 | 1000*2100 | 63.5 | 1.5 | 960 | 3285 | 962 | 1156 | 1200 | 980 | |
| عام 1030-1 | 1000*3000 | 63.5 | 1.5 | 960 | 4484 | 1035 | 1194 | 1251 | 1200 | |
| سنة 1521-1 | 1500*2100 | 63.5 | 1.5 | 960 | 3460 | 1003 | 1708 | 1759 | 1380 | |
| سنة 1530-1 | 1500*3000 | 76 | 2.2 | 960 | 4232 | 1362 | 1778 | 1892 | 1340 | |
| سنة 1536-1 | 1500*3600 | 76 | 5.5 | 960 | 5098 | 1352 | 1956 | 2048 | 2410 | |
| 2 | AD-1236-2 | 1200*3600 | 76 | 5.5 | 960 | 5263 | 1327 | 2464 | 2556 | 2020 |
| AD-1021-2 | 1000*2100 | 63.5 | 1.5 | 960 | 3743 | 1121 | 1308 | 1378 | 1400 | |
| AD-1030-2 | 1000*3000 | 76 | 4 | 960 | 4575 | 1317 | 1270 | 1546 | 1840 | |
| سنة 1521-2 | 1500*2100 | 63.5 | 4 | 960 | 3728 | 1330 | 1781 | 1946 | 1710 | |
| عام 1836-2 | 1800*3600 | 76 | 7.5 | 960 | 5305 | 1500 | 2256 | 2459 | 3880 | |
| سنة 1530-2 | 1500*3000 | 76 | 7.5 | 960 | 4765 | 1397 | 1956 | 2159 | 2780 | |
| سنة 1536-2 | 1500*3600 | 76 | 7.5 | 960 | 5365 | 1368 | 2032 | 2019 | 3180 | |
|
3
|
AD-1021-3 | 1000*2100 | 63.5 | 5.5 | 960 | 4854 | 1422 | 1435 | 1549 | 2150 |
| سنة 1530-3 | 1500*3000 | 76 | 5.5 | 960 | 4765 | 1391 | 1956 | 2159 | 3200 | |
| عام 1836 | 1800*3600 | 76 | 7.5 | 960 | 5200 | 1500 | 2400 | 2500 | 4170 | |
| عام 2050-3 | 2000*5000 | 92 | 11 | 960 | 5400 | 2000 | 2750 | 2810 | 5500 | |
مزايا آلات Rotex الصناعية للشاشة الدورانية للدوافع السيراميكية:
1إطار قاعدة قياسي لكل نموذج - قطعة فتحة / علامة تبويب / قطعة ليزر للمزيد من الصلابة
2الجزء السفلي من الطابق العلوي - أقسام وحدات مع التراجع القياسي لتتناسب مع متطلبات التخطيط
3محرك الممتص الديناميكي- للحصول على ميزان مضاد مثالي وتقليل الضوضاء ، مع حماية مغلقة بالكامل
4الغطاء من سبيكة الألومنيوم- دعامات مشبك صلبة دائمة / قابلة للإستبدال ومجموعات مشبك تعويض
5. تجميع الرابط السحب - مستوى منخفض لزيادة السلامة
تثبيت آلات Rotex الصناعية للشاشة الدوارة للدوافع السيرامية

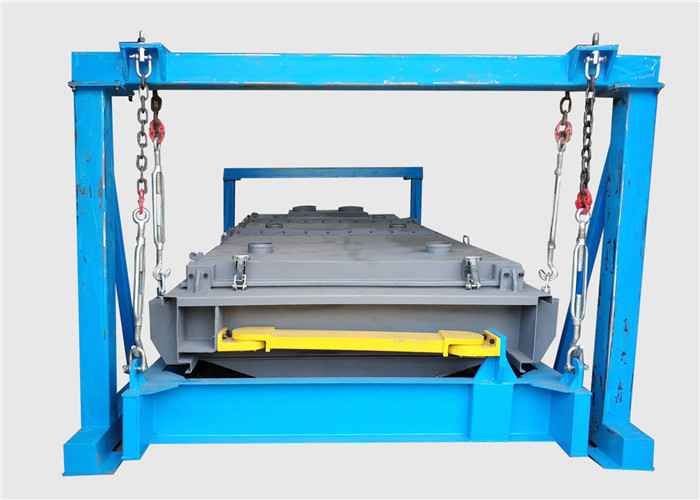

1تركيب تعليق الكابلات:
نوع تعليق الكابل
2تركيب المقعد:
النوع المستقبلي
نوع التفريغ المباشر
تطبيق آلات Rotex الصناعية للشاشة الدوارة للدوافع السيرامية:
المواد الكيميائية
مواد التنظيف
الأسمدة
مواد مطحنة
أغذية للحيوانات
الأطعمة السائبة
تنظيف الحبوب
المساحيق المعدنية
المعادن
البلاستيك والمطاط
الملح
الرمال
السكر
الخشب
