الصف الغذائي SS304 1200 * 2100mm شاشة طبل دوارية للسكر

الصف الغذائي SS304 1200 * 2100mm شاشة طبل دوارية للسكر

الصف الغذائي SS304 1200 * 2100mm شاشة طبل دوارية للسكر
Food Grade SS304 1200*2100mm Rotary Trommel Screen For Sugar
الصف الغذائي SS304 1200 * 2100mm شاشة طبل دوارية للسكر
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: AAREAL
إصدار الشهادات: ISO9001:2015
رقم الموديل: GTs
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: فيلم بلاستيكي للآلة، وعلبة خشبية من الخشب الرقائقي خالية من التبخير لقطع الغيار
وقت التسليم: 30 ~ 35 يوم عمل بعد تأكيد الطلب
شروط الدفع: T/T، L/C
القدرة على العرض: 5 مجموعات شهريا
اتصل
مفصلة وصف المنتج
أسماء أخرى: شاشة دوارة ، شاشة طبلة دوارة ، شاشة طبلة ، شاشة طبلة ، شاشة دوارة ، غربال مستدير للأسطوانة إلخ. حجم الشاشة: قطر الشاشة * الطول 1200 مم * 2100 مم
المواد: الاتصال فقط جزء الفولاذ المقاوم للصدأ 304 حركة: حركة دوارة
الغرض: التغلب على مشكلة توصيل الشاشة الناتجة عن الشاشة الاهتزازية الدائرية والشاشة الخطية في عملية فحص المو زاوية الميل: 7 درجة
المزايا: سعة كبيرة، منطقة فحص كبيرة، من السهل استبدال الشاشة وما إلى ذلك. التطبيق: رقائق الخشب والرمل والسكر وخط إنتاج السماد الخ.
إبراز:

1200*2100ملم شاشة طبل الدوار,الشاشة الدوارة للصكر,آلة فحص دوارية SS304

,

Sugar Rotary Trommel Screen

,

SS304 rotary sifter machine

1200*2100mm الصف الغذائي الفولاذ المقاوم للصدأ الشاشة الدوارة طبل للسكر

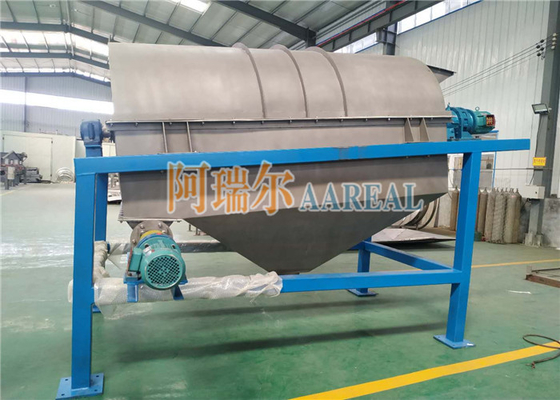

هذا هو لدينا GTS-1221-1S الفولاذ المقاوم للصدأ شاشة طبل الدوار للسكر مع شاشات منقسمة لبدء الشاشة بسهولة.وهي مجهزة مع ناقل المسمار في ميناء التفريغ حسب متطلبات العميل. قطر الشاشة الفعلي من GTS-1221 هو 1200mm، وطول الشاشة هو 2100mm. 24 RPM، زاوية ميل 7 درجة وطاقة المحرك 5.5KW.
شاشة الطبل تتغلب على مشكلة التلصق والحجب التي تحدث عندما تختبر شاشات الاهتزاز المختلفة المواد الرطبة ،ويحسن من انتاجية وموثوقية نظام الفحصمناسبة لفحص المواد من مختلف الخصائص، فضلا عن المواد الرطبة وسهلة انسداد مثل الفحم، غانغ الفحم، الكوك الجيري السريع، الخ.الوسط 10-50 ملم، ويمكن أن تصل الدقة إلى أقل من 3mm. هذا المنتج يتلقى استقبالا جيدا من قبل المستخدمين.
تتكون الشاشة الدوارة بشكل رئيسي من محرك، ومركز تخفيض، وجهاز طبل، وإطار، وغطاء الختم، وإدخال ومخرج. عند العمل،يتم توصيل المحرك بجهاز الدوار من خلال الجهاز المقلص من خلال ربط، ويدفع جهاز الدوار للدوران حول محوره. عندما تدخل المادة جهاز الطبل ، بسبب ميل وتدوير جهاز الطبل ،يتم تحويل المادة على سطح الشاشة وتطويلها، بحيث يتم تفريغ المواد المؤهلة من خلال الشاشة على الدائرة الخارجية للطبل ، ويتم تفريغ المواد غير المؤهلة من خلال نهاية الطبل.تستخدم على نطاق واسع في محطات الطاقة، مصانع الكوكس، مواد البناء، المعادن، الكيمياء، التعدين وغيرها من الصناعات.

خصائصالشاشة الدوارة للسكر:
1يتم تبني مبدأ نقل التدحرج ، ومعامل الاحتكاك صغير ، ويتم تقليل انسداد ثقوب الشاشة من خلال تدحرج المواد.
2مجهزة بجهاز تنظيف شبكة الشاشة على شكل مشط خلال عملية الفحصالمادة ليست سهلة أن تكون مسدودة بالحركة النسبية لجهاز تنظيف الشاشة وجسم الشاشة.
3. زاوية الانحناء في التثبيت صغيرة وليس من السهل حجبها. يتم استخدامها أساسا لتصنيف المواد الغبارية ولها تأثير تصفية جيد.
4تم تصميم آلية الفحص بأكملها في غطاء غبار مغلق ، والذي يلغي ظاهرة غبار الطيران والضوضاء أثناء عملية الفحص.
5نوافذ مراقبة المعدات على جانبي غطاء الغبار المغلقيتم تجهيز نهاية الغطاء المغلق وجانب آلية آلة التنظيف بأبواب سريعة الانفتاح للصيانة، وهو مريح لصيانة المعدات.
6تتكون الشاشة من عدة أحجار فولاذية دائرية مسطحة ذات كفاءة شاشة عالية ومدة خدمة طويلة.

مبدأ عمل الشاشة الدوارة للسكري:

الهيكل الرئيسي لشاشة الطبل هو طبل أسطواني ، الذي يميل ويتم تثبيته على الإطار. يتم توصيل المحرك المعدني بجهاز الطبل من خلال ربط ،طبل القيادة سوف تدور حول اتجاه المحورعندما تدخل المواد في جهاز الطبل، بسبب ميل وتدوير جهاز الطبل،يتم قلب المواد على سطح الشاشة وتدويرها بحيث يتم تفريغ المواد الدقيقة من خلال منفذ التفريغ في الجزء السفلي من الطبول الخلفي للشاشة، ويتم تفريغ المواد الخام من خلال منفذ التفريغ في ذيل تفريغ الطبل.حتى يمكن طرد المواد عالقة في المنجل لمنع الحجب المنجل.

الصف الغذائي SS304 1200 * 2100mm شاشة طبل دوارية للسكر 0

حالة تشغيل المواد في الشاشة الدوارة

أسماء أخرى الشاشة الدوارة، الشاشة الدوارة، الشاشة الدرامية، الشاشة الدرامية، الشاشة الدوارة، الشاشة الدائرية، الخ.
الحركة حركة الطرد المركزي الدوارة
مصدر الطاقة المحرك العام والمنخفض
النوع مع عمود، بدون عمود
زاوية الميل 5°~7°
المواد الصلب الكربوني، الصلب المقاوم للصدأ 304، 316L
المزايا التغلب على مشكلة انسداد شبكة الشاشة الناجمة عن الشاشة الهزاز الدائري والشاشة الخطية في عملية فحص المواد الرطبة
الخصائص لديها قدرة قوية على التكيف مع المواد. يمكن فحص المواد التي هي لزجة، مع ارتفاع الرطوبة، القذرة وغيرها

التطبيق منالشاشة الدوارة للسكر- نعم:

يتم استخدام شاشة الطبل دائمًا للمواد المقاومة للنار، الفحم الأدنى، خاد الفحم، رماد القاع، تصنيف الرمل، تصنيف كتلة الحجر الرملي.

هيكلالشاشة الدوارة للسكر:

تتكون شاشة الطبل بشكل رئيسي من المحرك، والجهاز المقلص، والجهاز الدوار، والإطار، وغطاء الختم والدخول والخروج.يمكن طرد المواد المتعثرة في ثقب الشاشة لمنع انسداد ثقب الشاشة.

يتم تركيب الشاشة الدوارة بشكل منحني على الإطار. يتم ربط المحرك بوحدة الطبول عن طريق الارتباط والحد من أجل دفع وحدة الطبول للدوران حول محورها.بعد أن تدخل المادة في شاشة طبل، بسبب إمالة ودورة جهاز الدوار ، يتم تحويل المواد على سطح الجرعة وتدويرها ،بحيث يتم تفريغ المواد المؤهلة (المنتج الموجود تحت المنجل) من خلال منفذ التفريغ في الجزء السفلي من الطبل الخلفي، ويتم تفريغ المواد غير المؤهلة (منتج الشاشة العلوية) من خلال منفذ التفريغ في نهاية الطبل.

الصف الغذائي SS304 1200 * 2100mm شاشة طبل دوارية للسكر 1

1جهاز القيادة 2. فتحة تفريغ المواد الخام 3. غطاء الختم

4. جسم الطبول 5. فتحة تفريغ المواد دون الحجم 6. لوحة الاحتفاظ

7. مدخل التغذية 8. الدعامة

المعلمات التقنية منالشاشة الدوارة للسكر:

النموذج

السعة

(t(ح)

الشاشةدالرومقطرها(ملم)

الطول

(م)

قوة المحرك (كيو)
GTS600 5-10 600 1000 1.5
GTS800 8-15 800 1200 2.2
GTS1000 15-30 1000 1500 3
GTS1200 20-50 1200 1800 5.5
GTS1500 40-80 1500 2000 7.5
GTS1800 80-150 1800 2000 11
GTS2000 130-200 2000 2500 11
