مكان المنشأ: | الصين |
اسم العلامة التجارية: | AAREAL |
إصدار الشهادات: | ISO9001:2015 |
رقم الموديل: | (أيه زي جي) |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | قابل للتفاوض |
تفاصيل التغليف: | علبة خشبية من الخشب الرقائقي خالية من التبخير للتصدير |
وقت التسليم: | 20 ~ 30 يوم عمل بعد تأكيد الطلب |
شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 10 مجموعات شهرياً |
مصدر الإثارة: | المحركات الاهتزازية | الغرض: | تستخدم في عملية الإنتاج لتغذية المواد الكتلية والحبوبية والمساحيق بشكل متساوٍ أو مستمر أو كمي |
---|---|---|---|
التطبيق: | التعدين، تعدين الفحم، معالجة المعادن، مواد البناء، المواد الكيميائية، المواد الكاشطة الخ. | المزايا: | هيكل مدمج بسيط، سهل الاستخدام والصيانة، تغذية مستمرة وموحدة، تآكل صغير، عمر خدمة طويل وما إلى ذلك. |
معدات المطابقة: | الناقل الاهتزازي، الشاشة الاهتزازية، مصعد الدلو، الكسارة إلخ. | التركيبة الهيكلية: | الجسم ومحرك الاهتزاز وجهاز تخميد الاهتزاز |
الينابيع: | نظام تعليق ناقل شاكر جديد، وليس نوابض لولبية | تردد متغير: | نعم.. |
إبراز: | طعام تهز متغير التردد,مطعم اهتزازي للأغذية,أجهزة التغذية الاهتزازية للغذاء,food vibratory feeder,vibrating feeder for food |

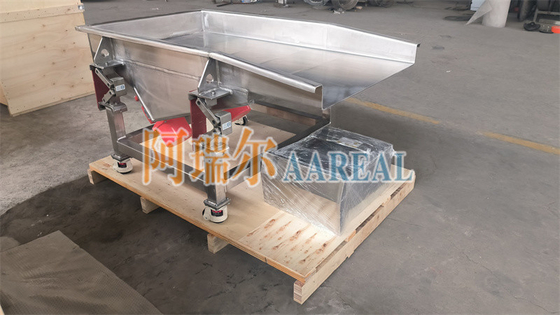

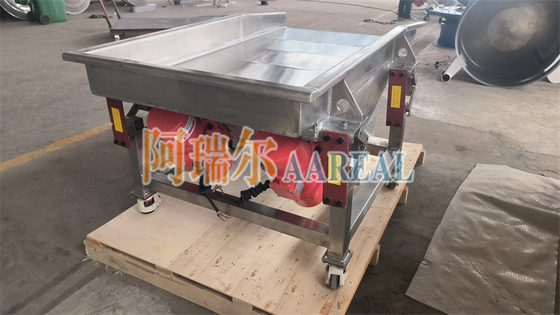

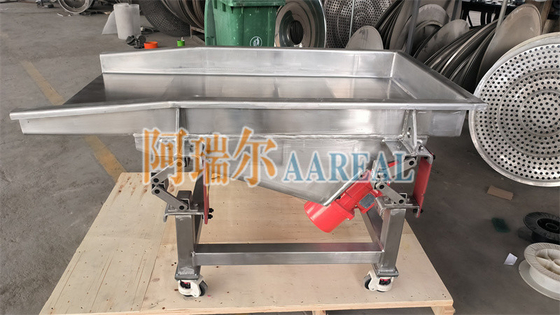

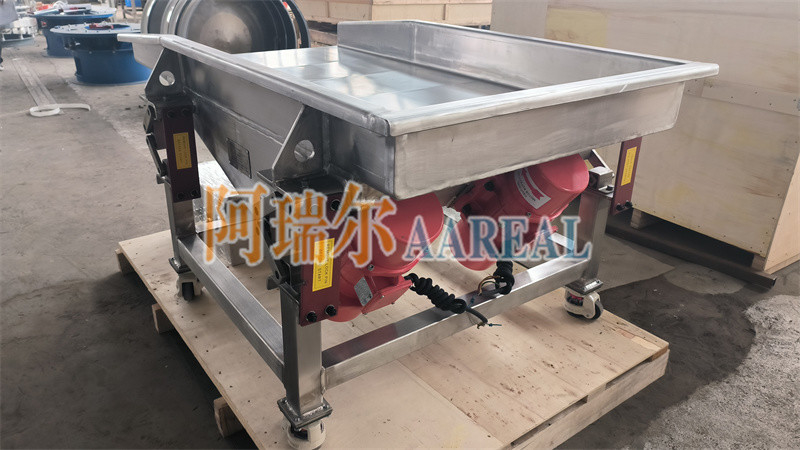

الحجم الصغير المتحرك المتغير التردد الغذائي الصف الفولاذ المقاوم للصدأ المغذية الهزاز مع ROSTA المزلق الجديد ناقل التعليق للأرز المجمد
مقدمة:
الحجم الصغير المتحرك المتغير التردد الغذائي الصف الفولاذ المقاوم للصدأ المغذية الهزاز مع ROSTA المزلق الجديد ناقل التعليق للأرز المجمدهو نوع جديد وتوفير الطاقة معدات تغذية عامة. هذه الآلة تعتمد نوع جديد محرك الاهتزاز كمصدر الإثارة.
ما الذي يجعلها مميزة؟لأن هذا المغذّي الاهتزازي يتبنى نوعاً جديداً من الربيع، وليس ربيع الفولاذ التقليدي. هذا النوع الجديد من الربيع يمكن أن يسمى تعليق ناقل الهزاز، أو دعم الاهتزاز المرن، الخ.
بالمقارنة مع ربيع الفولاذ الدوار أو ربيع الملفوف المستخدم في الشاشة الاهتزازية التقليدية ، يمكن أن يدعم الاهتزاز المرن الجديد ليس فقط توفير مرونة مماثلة ،ولكن أيضا تجنب مشكلة الكسر من ربيع الصلب في بيئة تآكل أو زيادة الحمل، وتجنب الاهتزاز غير النظامية والرنين عند بدء وإيقاف، والتي يمكن أن تتحكم بشكل جيد في حركة جسم الشاشة.دعم الاهتزاز المرن يمكن أن يوفر حركة مستقرة ومنتظمة في الاتجاه الرأسي والمواد نقلها مع منع التأرجح الجانبي لجسم الشاشة.
النوع الجديد من دعم الاهتزاز المرن له الخصائص التالية:
1.عزل الاهتزاز الفعال. وظيفة التوجيه التي توفرها وحدات المطاط المرنة الأربعة في الدعم تعزز الاهتزاز الخطي للشاشة. تحت الحمل،يمكن أن تنتج هيكل القوس المدعوم بالمرونة كمية كبيرة من التشوهات المرنة، لذلك الدعم لديه تردد طبيعي منخفض للغاية ، مما يوفر عزل اهتزاز فعال ويحمي هيكل قاعدة المعدات من الأضرار.
2. تجنب الرنين. يمكن أن تحل مشكلة الرنين من جسم الشاشة عند بدء وإيقاف،وتقلل إلى حد كبير من السعة والإجهاد الناتج عن المعدات عندما تبدأ وشاشة الاهتزاز وتتوقف، بحيث جسم الشاشة يمكن أن تمر من خلال منطقة الرنين في وقت قصير جدا.لم تعد الرنين القوي للشاشة الاهتزازية المدعومة من قبل الربيع الفولاذي المدار بعد مرورها عبر منطقة الرنين يحدث بعد استخدام دعم الاهتزاز المرن الجديد.
3حياة خدمة طويلة، قدرة كبيرة على الإفراط في الحمل، القدرة القوية على تحمل الاصطدام الفوري، ويمكن أن تمتص بشكل فعال الضوضاء.
4التثبيت بسيط، ويمكن تطبيقه على جسم الشاشة مائل في 30 درجة دون دعم إضافي.
5- تشغيل موثوق به وخالية من الصيانة.
6. قابلة للتطبيق في نطاق درجة الحرارة المحيطة من -40 °C إلى + 80 °C.
العمل Pالمبدأ:
هذا المُغذّي الاهتزازي مدفوع بمحركات اهتزاز مزدوجة، عندما يدور المحركان بالتزامن وفي اتجاهات عكسية،قوى الاهتزاز الناتجة عن مساواة مركزيتها تلغي بعضها البعض في الاتجاه المتوازي مع محور المحرك وتضيف إلى قوة ناتجة في الاتجاه عمودي على محور المحرك، لذلك مسار حركة المغذية هو خط مستقيم. عمود المحرك اثنين لديها زاوية ميل بالنسبة للصندوق في الاتجاه الرأسي.تحت التأثير المشترك لقوة الاهتزاز والوزن الذاتي للمادة، تتحرك المادة في الصندوق بطريقة القفز، وبالتالي تحقيق الغرض من نقل المواد.
الخصائص الهيكلية
(1) يتكون جهاز التغذية من إطار دعم، وعلاء نقل وربيع مكفف الاهتزاز (أو دعم مرن).
(2) يتم لحام جميع أجزاء الصندوق بواسطة ألواح الفولاذ المطاطية والملفات الشخصية (بعض الأجزاء مغلفة معًا) ، مع صلابة عامة جيدة وصلابة وموثوقية.
(3) يتم ربط الإطار الداعم والجسم الاهتزازي بمنبع خفيف الاهتزاز (أو الدعم المرن) ، الذي له تأثير كبير على خفيف الاهتزاز.
(4) هذه الآلة لديها خصائص البنية البسيطة، وصيانة مريحة، واستهلاك طاقة منخفضة، ضوضاء منخفضة، وتختم جيد.
التشغيل والصيانة
(1) عندما يكون جهاز التغذية يعمل، يجب ألا يكون جزءه الاهتزازي متصلًا أو يتلامس مع أي جسم خارج الآلة (باستثناء الاتصالات الناعمة).
(2) عند تغذية المواد ، يجب أن يتم تغذيتها في الاتجاه العريض بالكامل للصندوق في منفذ التغذية لضمان توزيع موحد للمواد.
(3) قبل تشغيل أو إيقاف جهاز التغذية ، يجب ألا يكون هناك أي مواد متبقية في جسم الحوض.
(4) بعد بدء تشغيل الجهاز لمدة ساعة واحدة، يجب إيقافه للتحقق من جميع المسامير وتشغيله مرة أخرى (وخاصة المسامير التي تقفل المحرك). بعد تشغيل لمدة خمس ساعات،يجب إيقافها للتحقق من جميع المسامير وتشديدها مرة أخرى (وخاصة المسامير القفل المحرك).
(5) إذا كان هناك ضوضاء غير طبيعية أثناء تشغيل المعدات ، يجب إيقاف تشغيلها على الفور والتحقق منها. لا يمكن تشغيل الآلة إلا بعد القضاء على العيب.
التثبيت والتشغيل:
(1) وضع الآلة على أرض مستوية مسطحة ومستوية (أرضية الخرسانة أو الصلب).
(2) تحقق من أن الربيع ثابت تمامًا ، وتأكد من أنه عمودي ، وليس مشوهًا ، ويمكنه التمدد والإنسحاب بحرية.
(3) يجب ألا يكون للجزء الاهتزازي للمعدات أي اتصال صلب أو اتصال بأشياء أخرى خارج الآلة.
(4) تحقق مما إذا كانت مسامير الجسم ومسامير تثبيت المحرك مشددة.
(5) تشغيل الطاقة، وضغط على زر بدء (الآلة يمكن أن تبدأ مباشرة) ، وتعديل محرك الاهتزاز بحيث المحركين يدوران بالتزامن في اتجاهات معاكسة.يجب أن تهتز المعدات بشكل ثابت في الاتجاه المحدد، وبعد إطعام المادة، يجب أن تتحرك المادة نحو نهاية التفريغ.
(6) تعديل قوة الإثارة: يمكن تعديل الكتل الغريبة في كلا الطرفين من محرك الاهتزاز. يمكن تعديل الزاوية بين الجسمين الغريبين تغيير قوة الإثارة.تم ضبط قوة الإثارة إلى أفضل حالة قبل مغادرة المصنع ويمكن الوصول إليها مباشرةلا حاجة للتكيف
إذا لزم الأمر ، قم بتعديل حسب الطرق التالية: افتح الغطاءات الوقائية في كلا طرفي المحرك ، وافك مشبكات التثبيت في الكتلة الغريبة ،وتدوير الكتل الغريبة القابلة للتعديل في كلا الطرفين في نفس الاتجاه بحيث تكون القيم على الكتلة الغريبة محاذاة مع الخط المحفور على رأس العمودبعد الانتهاء من ضبط، تشديد المسامير ضبط، كما هو موضح في الشكل أدناه.والقوة يجب أن تزيد تدريجيا لتحقيق أقصى قدر من الخروج من التصميم عند الاستخداملأن اختيار المحرك كبير نسبيا، يتم التحكم في قوة الإخراج في حدود 65٪.
※ الصيانة اليومية:
(1) قبل البدء: تحقق مما إذا كانت المسامير مشددة.
(2) أثناء البدء:
(أ) تحقق ما إذا كان هناك أي ضوضاء غير طبيعية
(ب) تحقق ما إذا كان مصدر الطاقة مستقرة
(ج) تحقق ما إذا كان هناك أي اهتزاز غير طبيعي
(3) بعد الاستخدام: نظف كل مرة تستخدم فيها.
※ الصيانة المنتظمة:
(1) تحقق بانتظام ما إذا كان الربيع متعبًا أو تالفًا ، وما إذا كانت أجزاء جسم الآلة تالفة بسبب الاهتزاز.
(2) بعد تشغيل لمدة 1500 ساعة ، تحقق من المحامل واستبدالها على الفور إذا كانت تالفة.
حل المشاكل: التحقق من الأخطاء والحل البسيط
ظاهرة الخطأ | موضوع التفتيشs | مالتأمينات |
|
(1) تأكيد مصدر الطاقة | شغل المفتاح |
(2) عدم كفاية طول الكابلات يسبب سوء الاتصال | استبدل الكابل | |
(3) ما إذا كان الكابل مكسور | استبدل الكابل | |
(4) الكواليب تحترق بسبب الدوران في اتجاه واحد | استبدال المحرك | |
(5) حقن الكثير من زيت التشحيم | التشغيل المستمر | |
2ضوضاء غير طبيعية | (1) لا يتم تشديد المسامير | إشدّد المسامير |
(2) قاعدة غير مستقرة | استقرّ القاعدة | |
(3) الربيع مكسور | استبدال الربيع | |
(4) جسم الجهاز يلامس جسم صلب آخر | اترك مساحة 10 سنتيمتر | |
(5) مسامير الصلب المسبوك للمحرك فضفاضة | تأكيد القفل | |
3لا يمكن تفريغ المنتج بشكل طبيعي | المحرك يعمل في الاتجاه الخاطئ | تغيير تسلسل اتصال سلك الطاقة |
|
سلك طاقة المحرك و مفتاحه | العثور على نقطة الكسر واستبدالها أو إصلاحها |
5الجسم يتأرجح يساراً و يميناً (المادة لا تتحرك أو يتم تقليل السرعة) |
1 محركات تهز 2 الجسم |
يجب أن يعمل المحركان في وقت واحد. 2 يجب أن تدور المحركين في اتجاهين معاكسين. 3 إزالة أي أشياء خارجية تؤثر على نطاق المحرك. |
التقنيةأرامترات:
النموذج | حجم مواد العلف (ملم) |
السعة (t/h) |
نموذج مصدر الاهتزاز الذاتي | نموذج محرك الاهتزاز | القوة (كيلوواط) |
تردد التذبذب (هرتز) |
النطاق المزدوج (ملم) |
قوة مثيرة (KN) |
المرجع: الوزن (كغ) |
نقطة واحدة الحمل الديناميكي (كغ) |
ZG-35-90 | 0-60 | 25 | WLZD-2*2.5-4 | YZO-2.5-4 | 0.25*2 | 25 | 2-4 | 2.5*2 | 174 | 30 |
ZG-45-90 | 0-60 | 30 | WLZD-2*5-4 | YZO-5-4 | 0.4*2 | 25 | 2-4 | 5*2 | 184 | 30 |
ZG-45-90 | 0-100 | 50 | WLZD-2*5-4 | YZO-5-4 | 0.4*2 | 25 | 2-4 | 5*2 | 235 | 38 |
ZG-70-100 | 0-150 | 100 | WLZD-2*8-4 | YZO-8-4 | 0.75*2 | 25 | 2-4 | 8*2 | 342 | 50 |
ZG-80-120 | 0-150 | 200 | WLZD-2*17-4 | YZO-17-4 | 0.75*2 | 25 | 2-4 | 17*2 | 372 | 60 |
ZG-90-150 | 0-150 | 300 | YZO-20-4 | 2.0*2 | 25 | 4-6 | 20*2 | 606 | 80 | |
ZG-95-150 | 0-150 | 400 | YZO-20-4 | 2.0*2 | 25 | 4-6 | 20*2 | 646 | 85 | |
ZG-140-180 | 0-150 | 750 | YZO-30-4 | 2.5*2 | 25 | 4-6 | 30*2 | 1030 | 180 | |
ZG-160-180 | 0-150 | 1000 | YZO-50-4 | 3.7*2 | 25 | 4-6 | 50*2 | 1156 | 200 |
