500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية

500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية

500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية
500*4000mm Carbon Steel 2 Decks Linear Vibrating Screen
500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: AAREAL
إصدار الشهادات: ISO9001:2015
رقم الموديل: من الألف إلى الياء
شروط الدفع والشحن:
الحد الأدنى لكمية: البريد الإلكتروني: Sale@aarealmachine.com
الأسعار: WhatsApp: 0086-15637361027
شروط الدفع: https://www.aarealmachine.com
اتصل
مفصلة وصف المنتج
حركة: حركة الاهتزاز الخطية طبقات الشاشة: 1 ~ 6 طبقات من الشاشة
إطار الشاشة: إطار خشبي، إطار من الصلب الكربوني، إطار من الفولاذ المقاوم للصدأ، شاشة مشدودة إلخ. حجم شبكة: 0.074ملم ~ 15ملم
المواد: الكربون الصلب، مواد التيتانيوم، الفولاذ المقاوم للصدأ الخ. طريقة تنظيف الشبكة: الكرات المرتدة، نظام deblinding بالموجات فوق الصوتية الخ.
اختياري: المشابك سريعة الفتح وجهاز الرفع الهوائي وما إلى ذلك. قوة المحرك: (0.4 كيلو واط ~ 3.7 كيلو واط) * 2 وحدة
معالجة السطح: رش البلاستيك، رذاذ الطلاء، تلميع المرآة، التفجير الرملي الخ. عرض الشاشة: 500 ملم، 800 ملم، 1000 ملم، 1200 ملم، 1500 ملم الخ
طول الشاشة: 1500 مم، 2000 مم، 2500 مم، 3000 مم، 3500 مم، 4000 مم، 4500 مم إلخ. التطبيق: الصناعة الكيميائية، صناعة المواد الغذائية، صناعة التعدين الخ.
إبراز:

الشاشة المتذبذبة الخطية من الفولاذ الكربوني,2 طوابق الشاشة الهزازية الخطية,سائل الاهتزاز الخطي من الفولاذ الكربوني

,

2 Decks linear vibrating screen

,

Carbon Steel linear vibrating sieve

500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية

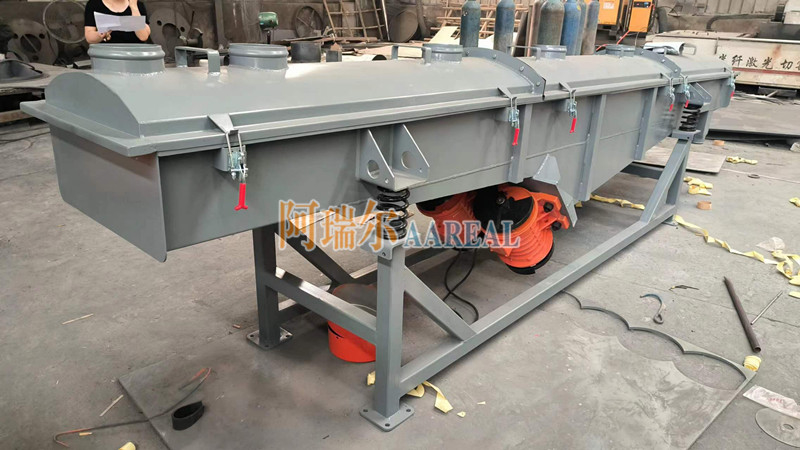

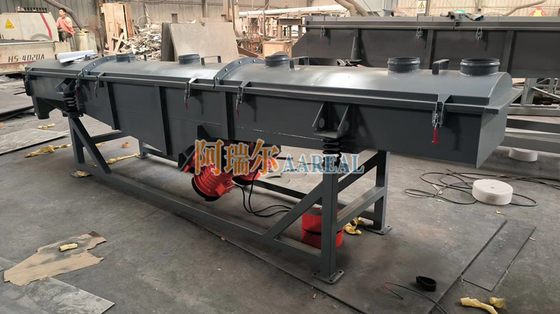

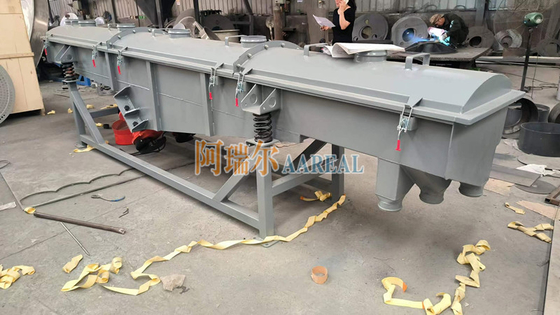

هذا هو شاشة تردد خطية من 2 طوابق ، عرض الشاشة 500 مم ، طول الشاشة 4000 مم ، مصنوع من الفولاذ الكربوني (Q235). يمكن استخدامه لنقل المواد أثناء الفحص.

ما هوالشاشة المتذبذبة الخطيةالشاشة المتذبذبة الخطية تعرف أيضاً باسمفاصل مستطيل، منفصل اهتزاز مستطيل، جرس اهتزاز خطي الخ. وهو يستخدم محركات اهتزاز 2 كمصدر محرك. عندما تدور محركات اهتزاز اثنين متزامنة وفي اتجاهات معاكسة، the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axis، لذلك مسار حركة الشاشة هو خط مستقيم. عمود المحركين لديه زاوية ميل في الاتجاه الرأسي بالنسبة لسطح الشاشة.تحت القوة المشتركة للقوة المثيرة والوزن الذاتي للمادة، يتم رمي المواد ويقفز أو يتحرك إلى الأمام في خط مستقيم على سطح الشاشة، وبالتالي تحقيق الغرض من فحص وتصنيف المواد.وهو مناسب لفحص مواد مختلفة جافة مسحوقية أو حبيبية بحجم الجسيمات 0.074-5 ملم، محتوى الماء أقل من 7٪، ولا وجود لزوجة. حجم جسيمات الغذاء لا يزيد عن 10 ملم.

المنجل الاهتزازي الخطي هو أساساتتكون من صندوق الشاشة، إطار الشاشة، الشاشة، محرك الاهتزاز، قاعدة المحرك، ربيع مكفف الاهتزاز، دعامةإلخ

500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية 0
  1. صندوق الشاشة: يتم لحامها بواسطة عدة ألواح فولاذية من سمك مختلف ، ولها قوة وصلابة معينة ، وهي المكون الرئيسي لجهاز الشاشة.
  2. إطار الشاشة: مصنوع من الصنوبر أو الخشب مع تشوه صغير ، يستخدم أساسًا للحفاظ على الشاشة مسطحة وتحقيق فحص طبيعي.
  3. الشاشة: هناك العديد من الشاشات مثل الفولاذ منخفض الكربون ، النحاس ، البرونز ، أسلاك الفولاذ المقاوم للصدأ ، إلخ.
  4. محرك الاهتزاز (لمزيد من التفاصيل حول طرق الاستخدام والصيانة، يرجى الرجوع إلى دليل تعليمات محرك الاهتزاز).
  5. قاعدة المحرك: قم بتثبيت محرك الاهتزاز ، ويجب تشديد مسامير الاتصال قبل الاستخدام ، وخاصة في الأيام الثلاثة الأولى من تجربة آلة الشاشة الجديدة ،ويجب أن تكون مشددة مرارا وتكرارا لتجنب الشقوق وتسبب الحوادث.
  6. الربيع المكفف للاهتزاز: يمنع الاهتزاز من النقل إلى الأرض ، ويدعم الوزن الكامل للصندوق الشاشة. عند التثبيت ، يجب أن يكون الربيع عموديًا على الأرض.
  7. العصا: تتكون من أربعة أعمدة واثنين من الصلب القناة، ودعم مربع الشاشة. عند التثبيت، يجب أن تكون الأعمدة عمودية على الأرض،والأنابيب الفولاذية تحت العمودين يجب أن تكون موازية لبعضها البعض.

يستخدم الشاشة الملتوية الاهتزازية عادة لفحص السيليكون الحديدي والرمل وجسيمات الفلفل وخضار القمح وبذور اليقطين ومسحوق السيليكون والسكر والطب الصيني ومجفف البيتل ومسحوق كاربيد السيليكون,الحجرجزيئات الكربون المنشط، التربة والحصى والخيزران والسماد والقشرة والسوزام المطبوخ والرمل المصنوع الآلي والزبرةالرمال الكوارتزية، نفايات البناء، مسحوق الكوكس، جزيئات البلاستيك، رمل النهر وغيرها من المواد.

500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية 1

المعلمات التقنية الرئيسية للجرب الاهتزاز الخطي:

النموذج حجم الشاشة
(ملم)
طبقات الشاشة حجم الشبكة السعة
(t/h)
التكرار النطاق المزدوج
(ملم)
القوة
(kw)
الزاوية البعد (L*W*H) (ملم)
AZ-515 500×1500 1-5 2-200 0.12-20 960 6-8 2 × 0.37 45-60 2140×808×848
AZ-520 500×2000 2-200 0.12-20 960 6-8 2 × 0.37 45-60 2140×808×848
AZ-525 500×2500 2-200 0.12-20 960 6-8 2 × 0.55 45-60 2750 × 808 × 938
AZ-1020 100×2000 2-200 0.11-20 960 6-8 2 × 0.55 45-60 2219 × 1320 × 960
AZ-1025 1000 × 2500 2-200 0.18-15 960 6-8 2 × 0.75 45-60 2269 × 1320 × 960
AZ-1030 1000 × 2500 2-200 0.1-20 960 6-8 2 × 1.1 45-60 3219 × 1340 × 1120

شركتنا يمكن أن تصنع مختلف معدات الفحص وفقا لمتطلبات الفحص المختلفة، مثل شاشة الدوار من نوع روتكس لمطه،عازل الوصول الجانبي من نوع Apex للرمال المتقطعة، سيفر الدوار من نوع سويكو للرمال السيليكية ، آلة فحص قنينة لأرغيب أكسيد الألومنيوم ، شاشة عالية التردد لكربونات الكالسيوم ، إلخ.مرحباً بكم في إرسال لنا طلبات إذا كان لديك هذا الشرط.

إدخال500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية:

500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطيةهي معدات جرد من نوع الاهتزازات الخطيّة ذات الحركة القياسية والعالميّة. مع استهلاك طاقة منخفض، ومخرجات كبيرة، وهيكل بسيط، صيانة سهلة، هيكل مغلق بالكامل، بدون غبار،التعشيش التلقائي، أكثر ملاءمة لعمليات خطوط الأنابيب. جهاز فحص الاهتزاز الخطي هو معدات الفحص الجديدة الفعالة المستخدمة على نطاق واسع في مجال الأغذية،مواد مقاومة للحريقمواد البناءالتعدين، الفحم، المعادن، الصناعة الخفيفة، الصناعة الكيميائية، الخ.

التقنية المعلمات من500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية:

النموذج الحجم الاسمي (ملم) الجسيماتSإيز(ملم) زاوية الانحناء of الشاشة(°) النطاق(ملم) طبقة الطاقة (كيلوواط)
AZ-520 500*2000 0.074~10 0~7 درجة 4 ~ 10 1 ~ 6 2*(0.4~0.75)
AZ-525 500*2500 2*(0.4~0.75)
AZ-530 500*3000 2*(0.4~0.75)
AZ-1020 1000*2000 2*(0.4~0.75)
AZ-1025 1000*2500 2*(0.4~1.1)
AZ-1030 1000*3000 2*(1.1~1.5)
AZ-1040 1000*4000 2*(1.1~1.5)
AZ-1225 1200*2500 2*(1.1~1.5)
AZ-1235 1200*3500 2*(1.1~2.2)
AZ-1250 1200*5000 2*(1.1~2.2)
AZ-1535 1500*3500 2*(1.1~2.2)
AZ-1560 1500*6000 2*(2.2~3.7)
AZ-1845 1800*4500 0.074~15 2*(2.2~3.7)
الـ AZ-2050 2000*5000 2*(2.2~3.7)
AZ-2060 2000*6000 2*(2.2~3.7)

ملاحظة: البيانات الواردة في الجدول هي للإشارة فقط. تحتفظ شركتنا بالحق في تعديل البيانات المذكورة أعلاه.

خصائص500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية:

1عملية فحص متنقلة
في نفس الوقت من الفحص، تم نقل المواد على مسافات طويلة.

2من السهل إعادة تشكيل الشاشات والأجزاء
باستخدام تصميم هيكل شبكة خاص، يمكن بسهولة تغيير الشاشات والأجزاء وتشديد.


3سعة عالية ومساحة عمل ودية
مع هيكل ممتاز للآلات والمحركات، والإنتاجية عالية جدا و ضوضاء العمل منخفضة.


4دقة عالية في الفحص
المادة لديها ضربة طويلة على سطح الشاشة ، ودقة عالية في الفحص وقدرة معالجة كبيرة.


5الهياكل المرنة للآلات
يمكن تصميم أشكال وبنيات مختلفة وفقا لموقع الإنتاج.


6مناسبة لمختلف أحجام الفحص
تغيير المسافة بين الشاشة والميل وفقا لحجم المواد، احتمالية المرورية والإنتاجية


7تكلفة صيانة منخفضة ووقت خدمة طويل
جميع أجزاء جسم الشاشة محامية بشكل صحيح مع ألواح الفولاذ الممتازة،والصلابة العامة جيدة،صلبة وموثوقة لفترة طويلة جدا.


8. إغلاق جيد وأقل تسرب للغبار
هيكل مغلق بالكامل، التفريغ التلقائي يؤدي إلى نسبة صفر تقريبًا من تسرب الغبار.

معلومات مهمة عن500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية:

النموذج AZ-515، 520، 525, 1025, 1030, 1040, 1225, 1230, 1235, 1535, 1550 الخ
الشكل شكل مستطيل
الطلب حركة اهتزاز خطية
التركيب الهيكلي مربع الشاشة، وشاشات الشبكة، محركات الاهتزاز المزدوجة، قاعدة المحركات، رباعات التخفيف، الدعامات الخ.
محرك الاهتزاز يتبنى وحدتين من محركات الاهتزاز الأفقية، دوران متزامن عكسية
المواد المطبقة مناسبة لفحص المواد غير اللزجة 0.074mm ~ 10mm مع محتوى رطوبة أقل من 7٪
زاوية سطح الشاشة أفقي أو منحدر (0°~7°)
طبقات الشاشة 1 ~ 6 طبقات من الشاشة (يمكن تخصيص الطبقات العليا وفقا للحالة الفعلية)
إطار الشاشة إطار الشاشة من الفولاذ الكربوني، إطار الشاشة من الفولاذ المقاوم للصدأ،إطار شاشة خشبيةهيكل الشاشة المجهدة في النهاية الخ
طريقة تنظيف الشبكة الكرات القافزة، نظام الموجات فوق الصوتية الخ
المواد الفولاذ الكربوني مادة التيتانيومالفولاذ المقاوم للصدأ 304/316L إلخ
حجم الشاشة عرض الشاشة*طول 500*2000mm، 500*2500mm، 1000*2000mm، 1000*2500mm، 1000*3000mm، 1000*4000mm، 1200*2500mm، 1200*3500mm، 1200*4000mm، 1500*3500mm، 1500*5000mm الخ
التطبيق الأسمدة الكيميائية، اليورياالرمال، المواد الصلبة للنار، الليزين، الجزيئات البلاستيكية،الأسمدة العضوية، الحجر الجيري، العلف، المواد الغذائية، الشاي، الخ
معالجة السطح طلاء المرآةو التفجير و رش البلاستيكطلاء الرذاذإلخ

مبدأ العمل من500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية:

500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية 2

يستخدم المصفف الاهتزازي المستطيل إثارة محرك الاهتزاز كمصدر للتأرجح بحيث تم رمي المادة في المجرفة،بينما في الخط المستقيم المواد إلى الأمام بالتساوي في منفذ تغذية جهاز الفحص، ومواصفات الشبكة متعددة الطبقات من المصفاة، مادة المصفاة، على التوالي، التي تم إطلاقها من صادراتهم.

هناك طريقتان لتثبيت محرك الاهتزاز في المصفاة الخطية الاهتزازية:

1. مثبت في الأسفل: مثبت في الأسفل (المستخدمة عادة)

2ثنائية الجانب: يتم تثبيتها على جانبي

التكوين الهيكلي500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية:

تتكون الشاشات الاهتزازية المستطيلة بشكل رئيسي من مربع الشاشة ، وأطراف الشاشة ، والشاشة ، ومحرك الاهتزاز ، والقاعدة الكهربائية ، ورأس التخفيف ، والإطار وهلم جرا.

1.شبكة الشاشة:الشبكة الشاشة هي صفيحة مثقوبة ، والصلابة العامة جيدة وصلبة وموثوقة.

2مربع الشاشة:لحام من قبل لوحة الصلب، مع قوة معينة والصلابة، هو المكون الرئيسي من آلة الشاشة.

3.ربيع مكافحة الاهتزاز:لمنع الاهتزاز من العبور إلى الأرض ودعم كامل وزن صندوق الشاشة. عند التثبيت ، يجب أن يكون الربيع عموديًا على الأرض.
4. مقاعدة الجهاز:يمكن تحريك قاعدة المحرك من نوع الاهتزاز إلى أسفل آلة الجر (يتم تركيب المحرك تحت صندوق الجر). يجب تشديد شريط الاتصال قبل الاستخدام ،خاصة آلة الفحص الجديدة يجب أن تكون مشددة بشكل متكرر قبل ثلاثة أيام من المحاكمة، لتجنب الحوادث الناجمة عن التخفيف.

5.محرك الاهتزاز:طريقة استخدام وصيانة محرك الاهتزاز لمعرفة تعليمات تشغيل محرك الاهتزاز.
6.أقواس:يتم استخدام الدعم لدعم صندوق الشاشة. يجب تركيبه عموديًا على الأرض أثناء التثبيت. يجب أن يتم ربط الدعم وجزء جسم المنجل بواسطة ربيع الضغط.

التطبيق من500*4000ملم فولاذ الكربون 2 طوابق الشاشة الهزاز خطية:

1صناعة التعدين: الكاولين، الألومينا، الكربون، الرمال الكوارتزية، أكسيد التيتانيوم، أكسيد الزنك، الخ

2صناعة الغذاء: الفول السوداني، والملح، ومسحوق الحليب، ومسحوق الخميرة، والقلي، ومسحوقات الوجبات، والنشويات، والغبار، ومضافات الغذاء، وحليب الفول، والعصير، الخ.
3الصناعة الكيميائية: الأدوية، الدهون، الراتنج، الصبغات، الطلاء، اللوحات، مستحضرات التجميل، الخ

4صناعة المعادن: مسحوق الألومنيوم، مسحوق الرصاص، مسحوق النحاس، الخام، مسحوق السبائك، مسحوق الألكترود، ثاني أكسيد المنغنيز، مسحوق النحاس الكهربائي، المواد المغناطيسية الكهربائية، مسحوق التلميعمواد مقاومة للنار، إلخ

5الصناعة الميكانيكية: المعادن في المسحوق، الرمال الصب، المواد الكهرومغناطيسية والمعادن في المسحوق، الخ
6صناعة الورق: السائل المطلي، سائل العادم، سائل تصنيع الورق واستعادة مياه الصرف الصحي، الخ
7صناعة المواد الحادة والسيراميك: الشمع، الألومينا، المواد الحادة والمواد المقاومة للنار، السماد، رمل البناء، الخ
8معالجة التلوث: زيت نفايات، مياه نفايات،مواد مضافة،فحم نشط،الخ.
