مكان المنشأ: | الصين |
اسم العلامة التجارية: | AAREAL |
إصدار الشهادات: | ISO9001:2015 |
رقم الموديل: | AY |
الأسعار: | E-mail: sale@aarealmachine.com |
---|---|
شروط الدفع: | واتساب: 0086-15637361027 |
القدرة على العرض: | https://www.aarealmachine.com |
قطرها: | 400 مم ~ 2000 مم | حركة: | حركة الاهتزاز ثلاثية الأبعاد |
---|---|---|---|
إطار الشاشة: | نوع إدراج الترباس، نوع لاصق الغراء، نوع شفة الخ. | طريقة تنظيف الشبكة: | الكرات، نظام إزالة العمى بالموجات فوق الصوتية، نظام الفرشاة الدوارة الخ. |
المحرك: | وحدة واحدة من المحركات الاهتزازية، ترتيب عمودي | التطبيق: | إزالة الشوائب، والتصفية، وتصنيف حجم الجسيمات، وإزالة الماء، وإزالة الغبار، وكسر الكتلة، والتبريد، وا |
إبراز: | أجهزة الشاشة الاهتزازية ذات الأحجام الشائعة,آلة شاشة الاهتزاز الدوارة,الشاشة المتذبذبة,Rotary vibrating screen machine,Common Sizes vibrating screen |

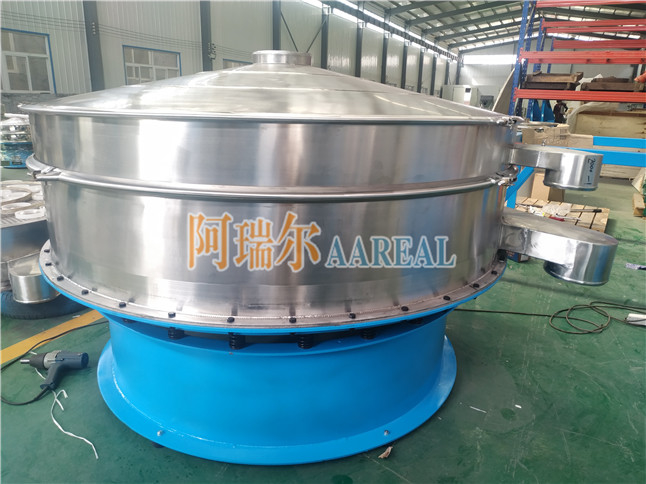

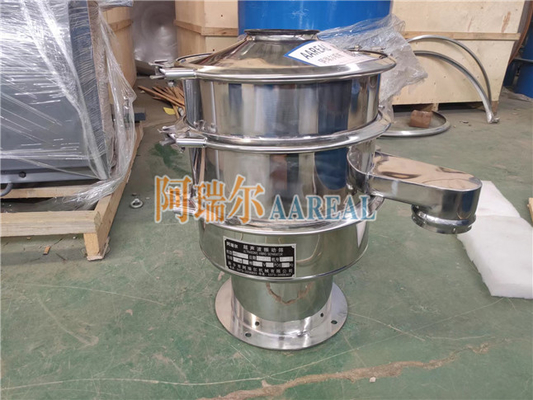

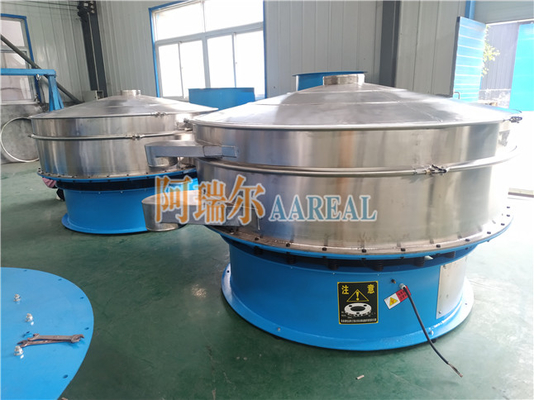

ما هي الأحجام الشائعة للشاشة الدوارة الاهتزازية؟
الشاشة الاهتزازية الدوارة هي معدات فحص الاهتزاز الكلاسيكية جدا للفحص الدقيق والترشيح. وفقا لمتطلبات قدرة الإنتاج المختلفة،المواصفات المختلفة للخيوط الاهتزازية الدوارة يمكن اختيارهاإذن ما هي الأحجام المشتركة للشاشة الدوارة الاهتزازية؟
يمكن لشركة AAREAL تصنيع مختلف أحجام جرس التهاب الدوار، من قطر 400mm إلى 2000mm، على سبيل المثال، 400mm، 500mm، 600mm، 800mm، 1000mm، 1200mm، 1500mm، 1800mm، 2000mm الخ.ويمكننا تخصيص الحجم وفقًا لمتطلبات العميل الخاصة.
إدخالالشاشة الدوارة الاهتزازية:
الشاشة الدوارة الاهتزاز المعروفة أيضا باسم فاصل مستدير، شاشة الاهتزاز الدوارة، جرس الاهتزاز الدواري، شاشة الجيرو الخ.مناسبة لقياس قوة الجرعة، وهي كثافة الضوء، والرطوبة المنخفضة، والتماسك السهل أو ثابتة من مسحوق والمسحوق فائق الدقة، وتحسين كفاءة الجرعة.يستخدم على نطاق واسع في الكربونية السيليكونيمكن أن يحل تماماً المشاكل التقنية الصعبة التي لا تستطيع آلات الفحص الأخرى حلها.
معلومات مهمة قد تهمكالشاشة الدوارة الاهتزازية:
النموذج | الـ AY |
الشكل | شكل دائري أو مستدير |
طبقات الشاشة | 1 ~ 5 طبقات من الشاشة مع 2 ~ 6 منافذ (اقترح 1 ~ 3 طبقات) |
حجم الشبكة | أكثر من 325 قناة |
إطار الشاشة | نوع اللاصق، نوع L، نوع الموجات فوق الصوتية (المحول الداخلي والخارجي) الخ. |
طريقة تنظيف الشبكة | الكرات، نظام الموجات فوق الصوتية، نظام الفرشاة الدوارة الخ |
قطر الجهاز | 400 ملم، 500 ملم، 600 ملم، 800 ملم، 1000 ملم، 1200 ملم، 1500 ملم، 1800 ملم، 2000 ملم الخ |
المواد | الفولاذ المقاوم للصدأ 304، 316L، الفولاذ الكربوني الخ |
الوظيفة | تصنيف، فصل الصلبة، إزالة الشوائب الخ |
الحركة | حركة الاهتزاز ثلاثية الأبعاد |
عاصفة خفيفة | ربيع الفولاذ الكربوني، ربيع الفولاذ المقاوم للصدأ، ربيع الهواء، ربيع المطاط الخ |
المحرك | محرك الاهتزاز الرأسي |
ماركة المحرك | صناعة الصين، OLI-WOLONG أو علامة تجارية أخرى |
التصميم الاختياري | الحماية المغناطيسية، مشبك الإفراج السريع، بوابة التفريغ، منفذ مشاهدة الزجاج الخ |
الهيكل Dإيغرام منالشاشة الدوارة الاهتزازية:
الخصائص منالشاشة الدوارة الاهتزازية:
1-فحص رائع
على الشاشة الدوارة الاهتزازية ، فإن قماش الشاشة هو شبكة نسيج من أسلاك الفولاذ المقاوم للصدأ ، والتي تصل إلى 600 شبكة (0.02 مم).ويمكن أن يسيطر نظام تعديل الوزن المضاد السريع لتنظيم حركة المواد على قماش الشاشة، والحفاظ على وقت فحص أطول لإنهاء الفحص الدقيق.
2قابلية التكيف الجيدة
يمكن تخصيص ارتفاع شاشة الاهتزاز الدوارة خصيصًا بناءً على متطلبات العميل. يمكن وضع منفذها في 360 درجة.انها مريحة جدا لمطابقة المعدات الأخرى في خط الإنتاجمع المحرك IP65 درجة الحماية، يمكن أن تعمل ضد الغبار فائقة الدقة، تصفية السائل وفصل، درجة حرارة عالية ومنخفضة، الخ
3. استبدال الشاشة السريع:
يعتمد الشاشة الدوارة الاهتزاز تصميمًا بسيطًا جدًا للتوتر وتثبيت قماش الشاشة ، فمن السهل جدًا استبدالها. يمكن لموظفين اثنين إنهاء الاستبدال في 10 دقائق. يمكن تقليل وقت التوقف.
4نظام تعديل سريع للوزن المقابل
محرك الاهتزاز هو الجزء الرئيسي من الجهاز. زاوية الوزن المضاد لها تأثير مباشر على حركة المادة على قماش الشاشة. لتلبية احتياجات الشاشة المختلفةيجب على المستخدم ضبط زاوية الوزن المضاد وقوة الاهتزازنظام الوزن المضاد للتعديل السريع يمكن أن يساعد المستخدم على تنظيم قوة الاهتزاز وحركة المواد في بضع دقائق دون تفكيك آلة.كما أنها مفيدة جدا لتقليل وقت التوقف وتحسين الإنتاجية.
5خط إنتاج خال من التلوث
متصل بالأنابيب الناعمة للاستخدام ، يمكن أن يدرك العمل الختم الكامل. لا غبار ، لا مسحوق العائمة ، لا رش السائل ، وهو مناسب جدا لخط الإنتاج الصحي ، ورشة عمل خالية من الغبار ،و أيضاً مفيدة جداً لحماية موظفيك بصحة جيدة.
6تخصيص الخدمة
فولتاج الطاقة المختلفة: 110V 220V 240V 380V 415V 450V 550V 600V وما إلى ذلك ، وترددات الطاقة المختلفة ، 50HZ أو 60HZ ، وحتى الكهرباء ذات المرحلة الواحدة.
عجلة متنقلة، فتحة مشاهدة، صمام، مغناطيسات، ومحول التردد متوفرة وفقا لمتطلبات المستخدم.
كما تتوفر خدمة الملصقات وطلب OEM.
الوظيفة الأساسية منالشاشة الدوارة الاهتزازية:
1فصل الصلب والسائل
يمكن فصل خليط الصلب والسائل بفعالية من خلال نوع واحد أو متعدد الطبقات إلى مواد مختلفة.
2. التقييم
يمكن لكل نموذج من آلة الجرعة الاهتزازية الفحص الدقيق والمتواصل والفصل بين المنتجات التي تم فحصها ، والنوع متعدد الطبقات يمكنه فحص وفصل خمس مجموعات من الجسيمات المختلفة في وقت واحد.انها مناسبة للمواد الجافة.
3إزالة القذارة
النموذج يمكن أن يفصل بسرعة عدد قليل من الجسيمات ذات الحجم الزائد أو المنخفض من كمية من المواد.
تطبيقالشاشة الدوارة الاهتزازية:
1صناعة الغذاء: السكر، الأميليوم، مسحوق الأرز، مسحوق الحليب، حليب فول الصويا، كعكة الملائكة، الصلصة، العصير.
2الصناعة الكيميائية: الكولوفونية، المخدرات، الصناعة
3- صناعة الورق: إعادة تدوير المخدرات، والتربة البيضاء، والسوائل السوداء والبيضاء، والسوائل المستهلكة، وسوائل تصنيع الورق، ومياه الصرف الصحي.
4مواد الطحن وصناعة الصين: الكوارتز، السماد، الكالين، الكربوروندوم، الألومينا، غبار الرذاذ.
5المعادن، صناعة التعدين: مسحوق الألومنيوم، مسحوق قضبان اللحام، ثاني أكسيد المنغنيز، مسحوق النحاس الكهربائي، السيروس، مسحوق النحاس، مسحوق سبائك الخام، المواد الكهرومغناطيسية، مسحوق التدليكمادة مقاومة للحريقكايولين، الجير، كربونات الكالسيوم الثقيل.
التصاميم الاختياريةالشاشة الدوارة الاهتزازية:
1بوابة التفريغ: تستخدم للسيطرة على تدفق وتيرة الإنتاج. وهذا يتيح تدفقًا أفضل ويوفر خصائص تفريغ ثابتة من الأسطح المتساوية.معدل التفريغ قد يختلف عن نسبة قطر أنبوب التفريغ.
2مشبك الإفراج السريع: يستخدم لإطلاق حلقات المعسكرات دون الحاجة إلى استخدام الأدوات. بينما يستخدم الجانب الآخر من المشبك للتشديد.يستخدم في الغالب لأغراض التنظيف والتخفي.
3غطاء الرأس ضد الغبار: يستخدم لتوفير حماية إضافية ضد الغبار والجسيمات الأخرى من خلال قوة الينابيع، والتي يتم تحديدها من قبل الأدوات التي يتم تحميلها أيضًا.
4غطاء غبار مخصص: يستخدم للحد من أي تسرب من الآلة. كما أنه يساعد على الحد من الغبار المحمول جوا من التدفق على البخار أو الحزام الناقل.هذا الجهاز مصنوع خصيصا لتناسب خط الإنتاج الخاص بك.
5الحارس المغناطيسي: يستخدم لمنع أي تلوث وكذلك لضمان أن يتم التصنيع بأمان وخالية من أي مخالفات.إنه يلتقط الجسيمات باستخدام قوة مغناطيسية عاليةالملوثات التي تم جمعها يتم إطلاقها بعد ذلك في مجاري التفريغ.
نظام أمان APO الاختياري (نظام أمان إيقاف التشغيل التلقائي):
نظام السلامة APO مدمج في المحرك في حالة الدور القصير وفقدان المرحلةيمكن للمحرك قطع الطاقة تلقائيًا لحماية الآلة وموظفيك.
المعلمات التقنية منالشاشة الدوارة الاهتزازية:
النموذج | القوة | قطر سطح الشاشة | مساحة الفحص الفعالة (م)2) | شاشات الشاشة |
AY-400 | 0.18 كيلوواط | 350ملم | 0.0962 | 1 ~ 3 |
AY-600 | 0.25 كيلوواط | 550ملم | 0.2375 | 1 ~ 3 |
AY-800 | 0.55 كيلوواط | 750ملم | 0.4416 | 1 ~ 3 |
AY-1000 | 0.75 كيلوواط | 920ملم | 0.6644 | 1 ~ 3 |
AY-1200 | 1.1 كيلوواط | 1120ملم | 0.9847 | 1 ~ 3 |
AY-1500 | 1.5 كيلوواط | 1420ملم | 1.5829 | 1 ~ 3 |
AY-1800 | 2.2 كيلوواط | 1720ملم | 2.3223 | 1 ~ 3 |
AY-2000 | 3.0 KW | 1920ملم | 2.89 | 1 ~ 3 |
D بشكل عامأبعادالشاشة الدوارة الاهتزازية:
النموذج | أ | ب | ج | د | E | F | G | أنا | ارتفاع الطبقة الواحدة | مضاعفة (ل)ياير الارتفاع |
ثلاثة طبقة الطول |
AY-400 | 472 | 372 | 150 | 400 | 110 | 60 | 300 | 270 | 550 | 660 | 770 |
AY-600 | 570 | 450 | 200 | 600 | 120 | 80 | 380 | 340 | 730 | 865 | 1000 |
AY-800 | 690 | 570 | 200 | 800 | 130 | 100 | 550 | 340 | 730 | 865 | 1000 |
AY-1000 | 810 | 690 | 250 | 970 | 150 | 120 | 650 | 400 | 790 | 925 | 1060 |
AY-1200 | 970 | 850 | 250 | 1170 | 180 | 130 | 760 | 450 | 860 | 1025 | 1190 |
AY-1500 | 1180 | 1060 | 250 | 1470 | 200 | 140 | 950 | 480 | 985 | 1180 | 1370 |
AY-1800 | 1480 | 1360 | 350 | 1770 | 220 | 150 | 1110 | 520 | 1030 | 1220 | 1410 |
العمل (ب)المبدأ من الشاشة الدوارة الاهتزازية:
جهاز الفصل الدوار متعدد الطوابق يستخدم أحدث محرك الاهتزاز الرأسي الذي ينتج اهتزازات أفقية و عمودية و منحنية ثلاثية الأبعادومن ثم يمر مباشرة الاهتزاز إلى سطح الشاشةتغيير زاوية الكتلة العليا والسفلية من المحرك، فإنه ينتج قوة إثارة مختلفة، ويتم تغيير الاتجاه الذي يتم تشغيل المادة.
تتكون آلة غربلة المرشح الدوار الاهتزازي من عازل الربيع ، القاعدة ، المطرقة الثقيلة العليا والسفلية ، المحرك الاهتزازي ، إطار الشاشة ، حلقة المشبك ، الجسم الاهتزازي ، منفذ المدخل والخارج ،الغطاء المقاوم للغبار والأجزاء الأخرىقوة الإثارة ستولد عن طريق دوران المحرك الاهتزازية قوة الإثارة تدفع الجسم الاهتزازي إلى الهزازحتى المواد على قماش الشاشة يمكن أن تهتز للوصول إلى الهدف الذي يصفح مواد مختلفة الدرجة.، يتم دفع مطرقة غريبة القياس إلى خط الوسط من خلال المحرك، تسبب قوة الطرد المركزي تحت حالة عدم التوازن وبالتالي أن المواد من دوامة منتظمة.يمكن التحكم في سرعة ومسار المواد على الشاشة عن طريق ضبط زاوية اثنين من الأوزان الغريبة.
يتم وصف الخصائص العامة لتعديل الاهتزاز أدناه:
بالإضافة إلى منفصل مستديرة، شركتنا تنتج أيضا منفصل التذبذب التدفق من خلال، شاشة التذبذب الخطية، شاشة تدفق الهواء، شاشة الطرد المركزي، شاشة الدوران،آلة فحص القنابل، الشاشة الدوارة، المصفاة الدوارة، الشاشة الاهتزازية عالية التردد، شاشة Mogensen الاهتزازية، شاشة الطبل، شاشة إزالة الماء، محرك الشفرة الاختبار الكهرومغناطيسي، محرك الشفرة الدوارة،ناقل الاهتزاز الخمرحبا بكم في زيارة موقعنا https://www.aarealmachine.comوأرسل لنا استفسارات إذا كان لديك أي.
