مكان المنشأ: | الصين |
اسم العلامة التجارية: | AAREAL |
إصدار الشهادات: | ISO9001:2015 |
رقم الموديل: | AZC |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | قابل للتفاوض |
تفاصيل التغليف: | علبة خشبية من الخشب الرقائقي خالية من التبخير لحجم صغير |
وقت التسليم: | 20 ~ 30 يوم عمل بعد تأكيد الطلب |
شروط الدفع: | T/T، L/C |
القدرة على العرض: | 10 مجموعات شهرياً |

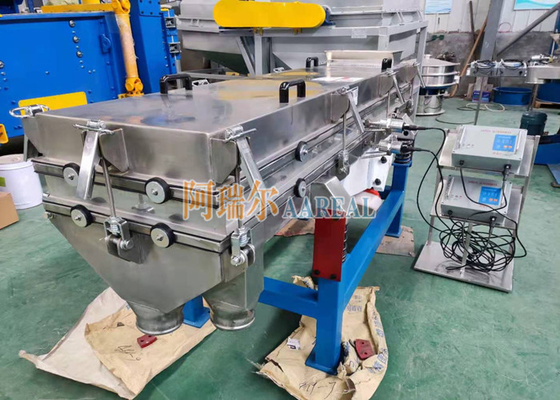

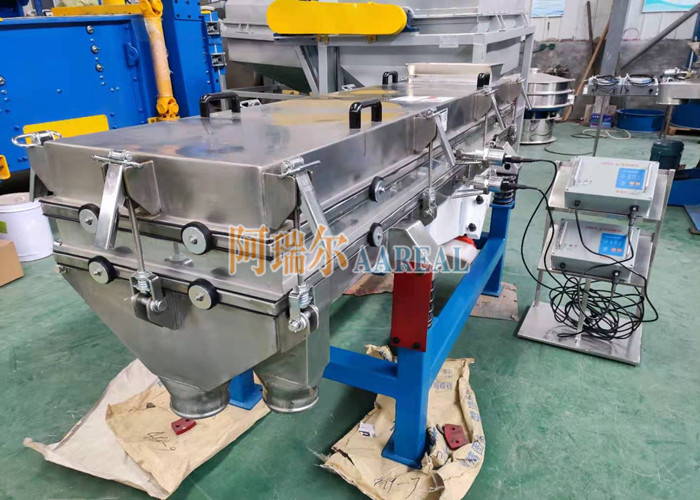

الاسم: | غربال الاهتزاز الخطي | مسار متحرك: | حركة الاهتزاز الخطية |
---|---|---|---|
جهاز القيادة: | محركان اهتزازيان أفقيان | إطار/حامل الشاشة: | إطار شاشة بالموجات فوق الصوتية |
حجم الشاشة: | عرض الشاشة * الطول 500*2000 مللي متر | طبقات الشاشة: | 2 |
حجم شبكة: | 150 شبكة، 200 شبكة | استخدام: | الأسمدة الحبوبية |
القوة: | 0.37 كيلو واط | المواد القابلة للتطبيق: | مناسبة لغربلة 0.074 مم ~ 10 مم من المواد غير اللزجة ذات محتوى الرطوبة أقل من 7٪ |
إبراز: | مزروع الأسمدة الخطي الرعشة,محفر جرس الهزاز الخطي للحبوب,شاشة الاهتزاز الخطي للأسمدة,Grain Linear Vibrating Sieve Sifter,Fertilizer linear vibratory screen |
المعدات المعدنية المعدنية المعدنية
مقدمة للجرب الاهتزازي الخطي
الاهتزاز المحرك الاهتزاز كصدر الاهتزاز بحيث تم رمي المادة في المنجلبينما في الخط المستقيم المواد إلى الأمام بالتساوي في منفذ تغذية جهاز الفحصمع استهلاك طاقة منخفض،إنتاجية عالية،بنية بسيطة،صيانة سهلة،بنية مغلقة بالكامل،بدون غبارالتعشيش التلقائي، أكثر ملاءمة لعمليات خطوط الأنابيب.
معلومات مهمة عن الخيط الاهتزاز الخطي
الشكل | شكل مستطيل |
التركيب الهيكلي | صندوق الشاشة، الشاشة، محرك الاهتزاز، قاعدة المحرك، ربيع التخفيف، الدعم الخ |
محرك الاهتزاز | مجموعتين من محركات الاهتزاز الأفقية، تدور عكسيا متزامنا |
المواد المطبقة | مناسبة لفحص المواد غير اللزجة 0.074mm ~ 10mm مع محتوى رطوبة أقل من 7٪ |
طبقات الشاشة | 1~6 طبقات من الشاشة |
إطار الشاشة | إطار شاشة خشبية، إطار شاشة من الفولاذ الكربوني، إطار شاشة من الفولاذ المقاوم للصدأ |
طريقة تنظيف الشبكة | الكرات القافزة، نظام الموجات فوق الصوتية الخ |
المواد | فولاذ الكربون، الفولاذ المقاوم للصدأ 304/316L، مواد التيتانيوم الخ |
حجم الشاشة | عرض الشاشة*طول 500*200mm، 500*2500mm، 1000*2000mm، 1000*2500mm، 1000*3000mm، 1000*4000mm، 1200*2500mm، 1200*3500mm، 1200*4000mm، 1500*3500mm الخ |
مبدأ العمل مكون من سيلات لاهتزاز خطية
يتم تشغيل شاشة الاهتزاز الخطية بواسطة محركات اهتزاز مزدوجة عندما يقوم محركات الاهتزاز بالدوران المتزامن والعكسقوة الاهتزاز التي تولدها كتلتها الغريبة تحرك بعضها البعض بالتوازي مع اتجاه فولاذ المحرك، تتداخل كقوة ناتجة عمودية على اتجاه عمود المحرك ، وبالتالي فإن مسار حركة آلة الفحص هو خط مستقيم.
عمود المحركين لديه زاوية الانخفاض في الاتجاه الرأسي بالنسبة لسطح الشاشة. تحت التأثير المشترك لقوة الاهتزاز والجاذبية الذاتية للمادة،المواد في سطح الشاشة تفعل القفز الحركةيمكن استخدامها لتحقيق التشغيل التلقائي في خط التجميع.
الهيكل مكون من سيلات لاهتزاز خطية
يحتوي منفصل الاهتزاز المستطيل بشكل رئيسي على صندوق شاشة ، شبكة جصف ، محرك اهتزاز ، قاعدة محرك ، ربيع التخفيف والأسقف.
1مربع الشاشة:لحام من قبل لوحة الصلب، مع قوة معينة والصلابة، هو المكون الرئيسي من آلة الشاشة.
2.شبكة الشاشة:الشبكة الشاشة هي صفيحة مثقوبة ، والصلابة العامة جيدة وصلبة وموثوقة.
3محرك الاهتزاز:طريقة استخدام وصيانة محرك الاهتزاز لمعرفة تعليمات تشغيل محرك الاهتزاز.
4قاعدة المحرك:يمكن تحريك قاعدة المحرك من نوع الاهتزاز إلى أسفل آلة الجر (يتم تركيب المحرك تحت صندوق الجر). يجب تشديد شريط الاتصال قبل الاستخدام ،خاصة آلة الفحص الجديدة يجب أن تكون مشددة بشكل متكرر قبل ثلاثة أيام من المحاكمة، لتجنب الحوادث الناجمة عن التخفيف.
5.ربيع مكافحة الاهتزاز:لمنع الاهتزاز من العبور إلى الأرض ودعم كامل وزن صندوق الشاشة. عند التثبيت ، يجب أن يكون الربيع عموديًا على الأرض.
6.القوس:يتم استخدام الدعم لدعم صندوق الشاشة. يجب تركيبه عموديًا على الأرض أثناء التثبيت. يجب أن يتم ربط الدعم وجزء جسم المنجل بواسطة ربيع الضغط.
التقنية المعلمات مكون من سيلات لاهتزاز خطية
النموذج | الحجم الاسمي (ملم) | حجم الجسيمات (ملم) | زاوية انحناء الشاشة ((°) | النطاق (ملم) | طبقة | الطاقة (كيلوواط) |
AZ-520 | 500*2000 | 0.074~10 | 0~7 درجة | 4 ~ 10 | 1 ~ 6 | 2*(0.4~0.75) |
AZ-525 | 500*2500 | 2*(0.4~0.75) | ||||
AZ-530 | 500*3000 | 2*(0.4~0.75) | ||||
AZ-1020 | 1000*2000 | 2*(0.4~0.75) | ||||
AZ-1025 | 1000*2500 | 2*(0.4~1.1) | ||||
AZ-1030 | 1000*3000 | 2*(1.1~1.5) | ||||
AZ-1040 | 1000*4000 | 2*(1.1~1.5) | ||||
AZ-1225 | 1200*2500 | 2*(1.1~1.5) | ||||
AZ-1235 | 1200*3500 | 2*(1.1~2.2) | ||||
AZ-1250 | 1200*5000 | 2*(1.1~2.2) | ||||
AZ-1535 | 1500*3500 | 2*(1.1~2.2) | ||||
AZ-1560 | 1500*6000 | 2*(2.2~3.7) | ||||
AZ-1845 | 1800*4500 | 0.074~15 | 2*(2.2~3.7) | |||
الـ AZ-2050 | 2000*5000 | 2*(2.2~3.7) | ||||
AZ-2060 | 2000*6000 | 2*(2.2~3.7) |
منفصل الحبوب البلاستيكية منفصل مسحوق الغسيل
طبقة واحدة متعددة الطبقات
فاصل الربيع من النوع الجديد
وصف النظام بالموجات فوق الصوتية:
نظام الموجات فوق الصوتية هو تغيير كبير في تكنولوجيا الفحص، مما يجعل من السهل لفحص المواد الصعبة لفحص،وحل حقا مشاكل الفحص مثل حجب الشبكة الناجمة عن التجمعات، الكهرباء الثابتة ، الامتصاص القوي وشكل الجسيمات غير النظامية. فإنه يحسن إلى حد كبير كفاءة الفحص ويمدد إلى حد كبير عمر خدمة الشاشة. يمكن استخدامه على نطاق واسع في المطحونات ،الأدويةالمواد المستخدمة في البطاريات والمواد الكيميائية وغير التعدين والمواد الغذائية وغيرها من الصناعات التي تتطلب فحصًا دقيقًا.
هذا النوع من الآلة يتم تضمينها على الاهتزازات منخفضة التردد من آلة الشاشة الاهتزازية العلامة التجارية AAREAL مع الاهتزازات فائقة التردد بالموجات فوق الصوتية التي تعمل مباشرة على الشاشة.
يتكون النظام بالموجات فوق الصوتية من مصدر الطاقة بالموجات فوق الصوتية، المحول بالموجات فوق الصوتية، حلقة موصلة للطاقة، قضيب الاتصال وسلك الاتصال (انظر الشكل أدناه).يتم تثبيت المحول بالموجات فوق الصوتية وعصا الاتصال مع بعضها البعض عن طريق المسامير، والعصا التوصيلية محامية إلى حلقة توصيل الطاقة.الحلقة الموصلة للطاقة والعصا الارتباطية مع الشاشة وحلقة تثبيت الشاشة تشكل إطار شاشة بالموجات فوق الصوتيةالمحول بالموجات فوق الصوتية يحول الطاقة الكهربائية إلى طاقة ميكانيكية عالية التردد والتي يتم نقلها إلى سطح الشاشة بأكملها من خلال حلقة توصيل الطاقة،بحيث أن جسيمات مسحوق أكبر من الشبكة ترتد وتبقى معلقة، مما يمنع بشكل فعال جزيئات مسحوق أكبر من الشبكة من حجب الشبكة. وبالتالي، فإنه يمكن أن تحسن كفاءة الفحص، وتقصير وقت الفحص وتحسين نوعية المنتج.
