| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | AAREAL |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | ايجو |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | علبة خشبية من الخشب الرقائقي خالية من التبخير للتصدير |
| وقت التسليم: | 20 ~ 35 يوم عمل بعد تأكيد الطلب |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 10 مجموعات شهرياً |
| حركة: | حركة اهتزاز ثلاثية الأبعاد | قدرة المناولة: | 2 ~ 4 مرات من شاشة الاهتزاز الدوارة للأغراض العامة |
|---|---|---|---|
| جهاز القيادة: | محرك للأغراض العامة، عامل اهتزاز عمودي، وزن علوي، وزن أقل، بكرة على شكل V، حزام على شكل V | المحرك: | محرك عادي أو محرك مقاوم للانفجار، وليس محرك اهتزاز |
| قطرها: | 500 مم، 800 مم، 1000 مم، 1200 مم، 1500 مم | هيكل الشاشة: | هيكل الشاشة من نوع شفة |
| مادة الشاشة: | شبكة من الفولاذ المقاوم للصدأ، شبكة من النايلون (اختياري) | التطبيق: | دقيق القمح، النشا، السيليكا، الحجر الجيري، الزجاج، السكر الخ. |
| إبراز: | الشاشة الاهتزازية المستديرة,فاصل مستدير,round separator |
||

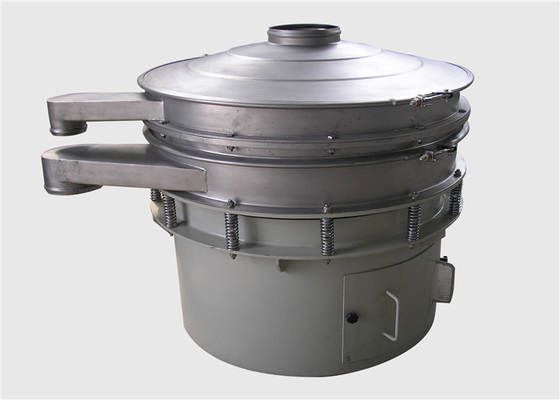

آلة فصيل سيلكيد القليات الدائرية الاهتزازية للشاشة متعددة الطوابق
إدخال آلة فحص ثلاثية الأبعاد دائرية للتأرجح متعددة الطوابق للقليلات السيليسيدية:
لدينا AYGO دائرية ثلاثية الأبعاد الاهتزاز آلة فحص متعددة الطوابق للقليات السيليكيد لا تستخدم محركات الاهتزاز ولكن بدلا من ذلك استخدام محركات عامة الغرض،الاحتفاظ بعامل الاهتزاز والمحرك منفصلين.
الوزن العلوي والسفلي المثبت على الجزء العلوي والسفلي من عامل الاهتزاز يتيح الحركة ثلاثية الأبعاد (أفقي،عمودية و منحدرة) والمعالجات وفقا للمادة بشكل صحيح.
يمكن ضبط الاهتزازات والدورات بشكل مثالي عن طريق دمج جهاز التحكم بالعاكس في الآلة.
ماكينات الجرّة من سلسلة AYGO تلبي طلب السوق على فحص أسرع وأكثر موثوقية ودقة.تضاعف النطاق يحقق قدرة فحص أكبر مرتين إلى أربع مرات من الأنواع التقليديةعلاوة على ذلك، يمكن تغيير نمط الاهتزاز وفقا للمواد.
مقارنة بين آلة فحص الاهتزاز ثلاثية الأبعاد الدائرية متعددة الطوابق للقليات السيليسيدية والشاشة الاهتزازية الدوارة العادية:
| الاسم | النموذج | جهاز القيادة | الحركة | تأثير الفحص |
| الشاشة الدوارة المتذبذبة العادية | الـ AY | محرك الاهتزاز الرأسي | حركة الاهتزاز ثلاثية الأبعاد | |
| الشاشة الدوارة الاهتزازية القوية | AYGO | المحرك العام + الاهتزاز الرأسي | حركة الاهتزاز ثلاثية الأبعاد | 2 ~ 4 مرات من المصفاة الفيبرو العادية |
مبدأ عمل آلة فحص ثلاثية الأبعاد ثلاثية الأبعاد للكيمياء السيليكيدية:
بشكل عام، تذبذب الآلات مع سطح الشاشة كمركز، والوزن المثبت على كلا الطرفين من عمود الاهتزاز يخلق الاهتزازات.ثورة الوزن العلوي يولد اهتزازات أفقية لسطح الشاشة ويتحرك المواد المقدمة على وسط الشاشة في اتجاه الثورةيخلق الوزن المنخفض اهتزازات عمودية وتحرك المواد نحو الحافة. يتم الجمع بين هذه الاهتزازات لإنشاء حركات ثلاثية الأبعاد الخاصة في الشاشة.تحويل مرحلة الوزن العلوي بالنسبة للوزن السفلي يغير سلوك الاهتزاز، وبالتالي خلق الحركة المثلى للمواد المعالجة.
خصائص آلة فحص الاهتزازات ثلاثية الأبعاد الدائرية متعددة الطوابق للقليلات السيليسيدية:
1التسارع الطولي للشاشة الدوارة الاهتزاز قوية هو ضعف من المنتج الأصلي
2. القدرة على التعامل هي 2 ~ 4 أضعاف المنتج الأصلي (مقارنة مع شركتنا). المواد التي من الصعب لفحص يمكن بالكاد سد الشبكة، والإنتاج هو أيضا مضاعفة.
3الضوضاء من الواضح انخفاض حجم صغير، نقل مريح، لا يوجد أساس تركيب
4مع قوة اهتزاز أقوى والبنية الصلبة
5. أكثر ملاءمة لاستبدال شبكة الشاشة
6. محرك تشغيل عادي. محرك تشغيل مضاد للانفجار متاح أيضا
بعض الأمثلةآلة فحص ثلاثية الأبعاد ثلاثية الأبعاد للكيمياء السيليكيدية
| الاسم | الجاذبية الخاصة | حجم الجسيمات (الشبكة) | النوع القوي | النوع العادي | نسبة القدرة | |||
| 1 | المواد الكيميائية | 0.5 |
400# 500# |
AYGO-600-2S | 36 كجم/ساعة | AY-600-2S | 10 كجم/ساعة | 3.35 |
| 2 | الراتنج | 0.9 | 80# | AYGO-1000-1S | 660 كجم/ساعة | AY-1000-1S | 283 كجم/ساعة | 2.33 |
| 3 | السيليسيد القلي | 1.3 | 60# | AYGO-1000-1S | 970 كجم/ساعة | AY-1000-1S | 800 كجم/ساعة | 1.21 |
| 4 | السيليكا | 0.9 | 100# | AYGO-1000-1S | 500 كجم/ساعة | AY-1000-1S | 280 كجم/ساعة | 1.79 |
| 5 | السيليكا المعالجة | 0.5 | 100# | AYGO-1000-1S | 32 كجم/ساعة | AY-1000-1S | 28 كجم/ساعة | 2.74 |
| 6 | رمل السيليكا | 1.5 | 35# | AYGO-1000-1S | 2000 كجم/ساعة | AY-1000-1S | 1000 كجم/ساعة | 2.00 |
| 7 | المنتجات الدوائية | 0.6 |
14# 50# |
AYGO-600-2S | 38 كجم/ساعة | AY-600-2S | 12 كجم/ساعة | 3.35 |
| 8 | المواد اللاصقة | 2.5 | 32# | AYGO-800-1S | 3700 كجم/ساعة | AY-800-1S | 560 كجم/ساعة | 6.60 |
هيكل الشبكةآلة فحص دائرية ثلاثية الأبعاد للتذبذب متعددة الطوابق للقليلات السيليسيدية:
 |
|
|
|
|
|
|
الحلقة الداخلية يتم وضع جزء تركيب الشاشة (الفلنج) على إطار الشاشة (الجانب الذي يتصل بالجسيمات).لا يكون هناك تسرب للمسحوق أو السائل (الحل المائي) بغض النظر عما إذا كانت فتحات الشاشة كبيرة أو صغيرة. |
الحلقة الخارجية: يتم وضع شاشة الشاشة خارج إطار الشاشة. تصل منطقة الشاشة الفعالة إلى محيط فتحة التفريغ ، وتتوفر وظيفة الفحص على الشاشة بأكملها.هذا أيضا يتجنب المخاطر التي من خلالها تسقط المواد المتبقية فوق المنجل من خلاله، وتتفكك أسلاك الصلب، ويتم خلط المسحوقات أو المواد الأجنبية المرتدية مع المواد. |
كاسيت: يمكن تفكيك وتجميعها عن طريق طريقة الكاسيت البسيطة، والتي سهلة بما فيه الكفاية للعمال عديمي الخبرة.لأن هذا العمل يتم ببساطة عن طريق إعداد إطارات الكاسيت. ليس عليك أن تضيع المزيد من الشاشات. ليس عليك أن تضيع المزيد من الشاشات. بسبب طريقة التجميع / تفكيكه البسيطة،من الأفضل لفحص المنتجات التي تحتاج إلى تنظيف متكرر. |
أوفيراإيل هيكل آلة فحص الاهتزازات ثلاثية الأبعاد الدائرية متعددة الطوابق للقليات السيليسيدية
اتجاه حركة المواد على سطح الشاشة يعتمد على زاوية المرحلة من الكتل المثيرة العليا والسفلية.
|
|
|
| زاوية المرحلة 0° | زاوية المرحلة45 درجة | زاوية المرحلة90 درجة |
| المادة على سطح الشاشة تتحرك بشكل خطي على طول المحيط الخارجي. | المادة على سطح الشاشة تتحرك بشكل دوامة في الاتجاه المحيطي الخارجي. | المادة على سطح الشاشة تتحرك في دوامة نحو المركز. |
المواصفات القياسية لجهاز الفحص متعدد الطوابق للاهتزازات ثلاثية الأبعاد الدائرية للسيليكيد القلي:
| قطر (ملم) |
500 |
800 |
1000 |
1200 |
1500 |
| المحرك (كيلوواط) | 0.75 | 1.5 | 2.2 | 3.7 | 3.7 |
| عدد الاهتزازات |
1800(ف.ب.م) |
1500 (V.P.M) |
1200 (VPM) |
||
| المواد |
مسحوق اتصال الجزء: الفولاذ المقاوم للصدأ 304 غيرها: الغسيل الحار على الفولاذ المقاوم للصدأ 400 |
||||
رسم الأبعادآلة فحص ثلاثية الأبعاد ثلاثية الأبعاد للكيمياء السيليكيدية
الحجم القياسي من آلة فحص ثلاثية الأبعاد دائرية الاهتزازات متعددة الطوابق للقليات السيليسيدية (مم):
| النموذج | أ | ب | ج | د | E | F | G | هـ | أنا | ج | ك | (ل) |
|
AYGO-500-1 AYGO-500-2 AYGO-500-3 |
550 |
100 |
490 |
375 |
80 |
80 |
438 |
542 |
... | ... |
100 |
723 |
| 647 | ... | 828 | ||||||||||
| 647 | 752 | 933 | ||||||||||
|
AYGO-800-1 AYGO-800-2 AYGO-800-3 |
815 |
150 |
785 |
575 |
100 |
100 |
495 |
638 |
... | ... |
127 |
929 |
| 770 | ... | 1061 | ||||||||||
| 770 | 902 | 1193 | ||||||||||
|
AYGO-1000-1 AYGO-1000-2 AYGO-1000-3 |
815 |
200 |
917 |
675 |
160 |
100 |
508 |
642 |
... | ... |
125 |
957 |
| 774 | ... | 1089 | ||||||||||
| 774 | 906 | 1221 | ||||||||||
|
AYGO-1200-1 AYGO-1200-2 AYGO-1200-3 |
1030 |
250 |
1112 |
780 |
160 |
160 |
685 |
865 |
... | ... |
165 |
1200 |
| 1035 | ... | 1370 | ||||||||||
| 1035 | 1205 | 1540 | ||||||||||
|
AYGO-1500-1 AYGO-1500-2 AYGO-1500-3 |
1030 |
250 |
1395 |
950 |
200 |
160 |
685 |
880 |
... | ... |
155 |
1236 |
| 1040 | ... | 1396 | ||||||||||
| 1040 | 1200 |
1556 |
