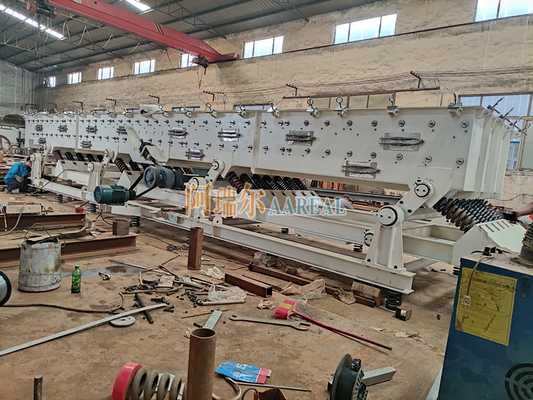

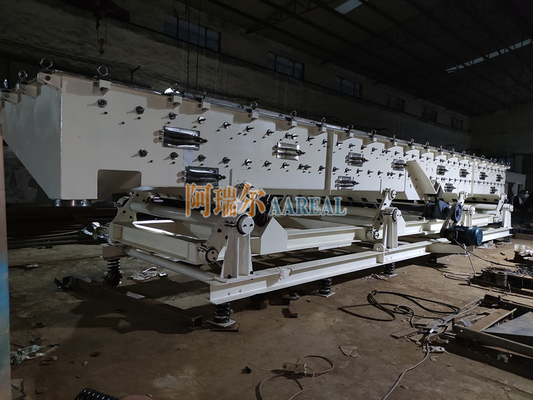

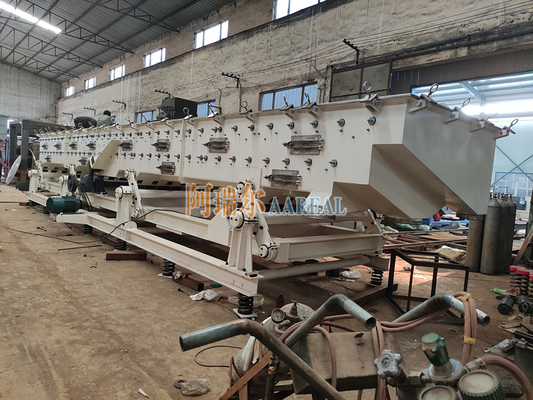

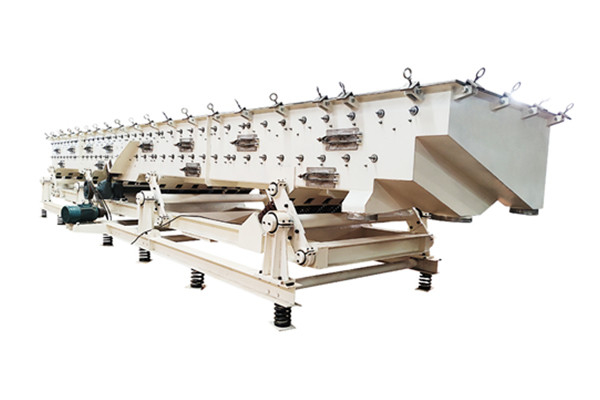

ناقل اهتزاز عالي الأداء ثلاثي الكتلة متوازن بالكامل لنقل السكر والملح لمسافات طويلة

ناقل اهتزاز عالي الأداء ثلاثي الكتلة متوازن بالكامل لنقل السكر والملح لمسافات طويلة

ناقل اهتزاز عالي الأداء ثلاثي الكتلة متوازن بالكامل لنقل السكر والملح لمسافات طويلة
High Performance Three Mass Fully Balanced Vibratory Conveyor For Sugar And Salt Long Distance Conveying
ناقل اهتزاز عالي الأداء ثلاثي الكتلة متوازن بالكامل لنقل السكر والملح لمسافات طويلة
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: AAREAL
إصدار الشهادات: ISO9001:2015
رقم الموديل: قاذفة الصواريخ
شروط الدفع والشحن:
الأسعار: E-mail: sale@aarealmachine.com
تفاصيل التغليف: موقع الكتروني: https://www.aarealmachine.com
شروط الدفع: واتساب/وي تشات: 0086-15637361027
اتصل
مفصلة وصف المنتج
طول الناقل: يمكن أن تصل إلى 25 مترا للوحدة الواحدة عرض الناقل: 150 مم ~ 2000 مم
المواد القابلة للتطبيق: السكر والملح ومسحوق الصنفرة والرماد المتطاير والأسمنت ومسحوق الكربون ومسحوق الفحم وما إلى ذلك. المزايا: استهلاك أقل للطاقة، سهل الصيانة، متاح للنقل لمسافات طويلة
المواد: الكربون الصلب، الفولاذ المقاوم للصدأ 304، 316L الخ.
إبراز:

ناقل اهتزاز ثلاثي الكتلة,ناقل اهتزاز متوازن تماماً,ناقل الاهتزاز السكر

,

Fully Balanced Vibratory Conveyor

,

Sugar Vibratory Conveyor

ناقل اهتزاز عالي الأداء ذو ثلاث كتلة متوازنة بالكامل لنقل السكر والملح لمسافات طويلة

يمكن تقسيم ناقل الاهتزاز العصا الملتصقة المرنة إلى ثلاثة أنواع: نوع ثلاثية الكتلة متوازنة تماما،نوع الرنين ذو الكتلة المزدوجة ونوع الكتلة الواحدة البسيطة حسب عدد الأجسام الاهتزازية.

ناقل اهتزازي ذو كتلة واحدة:فقط الحوض ينتج اهتزازاً، لذا فإن قوة الاهتزاز تنتقل إلى الأساس، الذي هو في الغالب خفيف.

ناقل الاهتزاز الارتجاعي ذو كتلتين و ناقل الاهتزاز المتوازن بالكامل ذو ثلاثة كتلة:وبالإضافة إلى الحوض، هناك أيضا الموازين المشاركة في الاهتزاز. البنية معقدة قليلا، ولكن يمكن القوة الاهتزاز على الأساسومبدأ الرنين يستخدم لتقليل قوة الإثارة المطلوبة.

ثلاث كتلة منتقلة اهتزازية متوازنة تماما استخدام النظام متوازنة تماما.ويتم تركيبها في النقطة الوسطى من التوصيل على إطار ثابتيتم اهتزاز كلتا الحوضات عن طريق العمل المتحرك بالموتر والاهتزاز الرنين الذي يولده الربيع.

الخصائص:

بالإضافة إلى مزايا نوع الرنين ذو الكتلة المزدوجة ، فإن المزايا البارزة لهذا الناقل هي كما يلي:

1لأن قوة الثبات متوازنة بشكل جيد ، فإن قوة الاهتزاز الثباتية (الحمل الديناميكي) المنقولة إلى الأساس صغيرة جدًا.

2عندما يتم تثبيته على الأرض أو دعم الهيكل الصلب، فإنه يمتلك مزايا لا مثيل لها في الحد من الاهتزاز مقارنة بأنواع أخرى من ناقلات الاهتزاز.

3هيكل الناقل بسيط وسهل التثبيت والصيانة

4ضوضاء التشغيل أقل من 75 ديسيبل

5وهي مناسبة لمتطلبات نقل المسافات الطويلة والحفرة الواسعة.

6يمكن تجهيز الوعاء النقل بشاشة ، ويمكن أن تتحقق الطبقات الواحدة أو المزدوجة من جسم الوعاء النقل تصنيف أو فصل المواد أثناء نقل المواد.

7إذا تم تغيير جسم التوازن إلى جسم الحامل ، يمكن للطبقات العليا والسفلية من جسم الحامل تحقيق نقل العكس في نفس الوقت ،ويمكن استخدام ناقلتين دون زيادة المعدات والمساحة.

8بالنسبة للمواد عالية درجة الحرارة التي تحتاج إلى النقل ، فإن حجم الجسيمات ، والتآكل ، والصلابة النسبية للمادة غير محدودة.يمكن استخدام لوحة الفولاذ المقاوم للصدأ أو مواد مركبة.

9يمكن تنفيذ عمليات التجفيف والتبريد والفرز والصرف وغيرها في وقت واحد، مما يجعل هذا البرنامج نقل طريقة فعالة للغاية.

10.التناوب، التأرجح، الاحتكاك، الاستهلاك وغيرها من الأجزاء تتطلب القليل من حقن زيت التشحيم، انخفاض معدل الفشل. صيانة سهلة جدا.

المزايا:

بالإضافة إلى مزايا نوع الرنين المزدوج الكتلةناقل الاهتزاز المتوازن بالكامل لديه مزايا قوة الاهتزاز الثابتة الصغيرة (الحمل الديناميكي) المنقولة إلى الأساس والضوضاء المنخفضة، والتي هي مناسبة لنقل متطلبات المسافات الطويلة والحوض الواسع. عندما يتم تثبيتها على الأرض أو الدعم الهيكل الصلب،لديها مزايا لا مثيل لها في امتصاص الصدمات مقارنة بنوع آخر من ناقلات الاهتزاز.

إذا تم استخدام جسم الموازنة كجسم الحوض النقل، يمكن تحقيق الطبقتين العلوية والسفلية من الحوض النقل في نفس الوقت. دون زيادة المعدات والمساحة،يتم إنتاج تأثير استخدام اثنين من الناقلاتيمكن تجهيز جسم الحوض الناقل بشاشة ، والتي يمكن أن تدرك تصنيف المواد أثناء النقل.

الهيكل:

Three-mass Fully Balanced Vibratory Conveyor

1. حاوية نقل 2.إطار متوازن 3.إطار قاعدة 4.جهاز محرك وصلة مركزية

5ربيع الرنين6آلية ربط مرنة 7. ربيع الهدر 8. تركيب مضاد للتذبذب

مبدأ العمل:

يحمل ناقل الاهتزاز المتوازن بالكامل نوع الدعم المرن ، مما يجعل جسم ناقل الحوض وجسم الموازنة يشكلان نظامًا رنينًا ذو كتلة مزدوجة مع كتلة متوازنة بالكامل.يتم توصيل الجماعتين بواسطة ربيع لفائف الرنين وعصا توجيه مرنةتحت تأثير المحفز، يشكّل الحامل نظام الرنين مع جسم الموازنة.و قوة الاهتزاز الثابتة المولدة من نظام الرنين يتم إلغاؤها أساسا في النظاميتم توصيل إطار دعم المعدات إلى قاعدة التثبيت من خلال نظام عزل الربيع ،والتي يمكن أن تقلل مرة أخرى من الاهتزاز غير المتوازن الناجم عن تغيير تدفق المواد في جسم الحوض، لذلك الحمل الديناميكي للمعدات على الأساس صغير جدا.

هذا النوع من ناقلات الاهتزاز هو نوع جديد من ناقلات الاهتزاز التي تم تطويرها على أساس نوع الرنين ذو الكتلة المزدوجة.انها تستخدم الحوض النقل والوزن الجسم (أو الحوض النقل مع نفس الكتلة للحركة النسبيةعندما يتم استخدام الحوض النقل كجسم الموازنة ، يمكن نقل المواد في الاتجاهين في نفس الوقت.يتم توصيل جسم الحوض النقل والجسم الموازنة (أو الحوض النقل) بواسطة قضيب هزاز، ويتم ترتيب مفصل مطاطي في الموقف الوسطى من قضيب التأرجح ، ويتم دعم الدعم على الأساس من خلال مفصل المطاط.الهيئتان الاهتزازية تهتزان في اتجاهات معاكسة لأن قضيب الدليل يتأرجح حول نقطة الوسطعندما تكون كتلة الجسمين متساوية، تكون قوة الحصانة المولدة من الجسمين متساوية ومعاكسة في الاتجاه، وتكون قوة الحصانة متوازنة،لذا يسمي هذا النقل الاهتزازي المتوازن.

المعلمات التقنية:

النموذج

السعة (t/h)

تردد الاهتزاز (هرتز)

طول الحد الأدنى (م) / القوة (كيلوواط)
3 4 5 6 8 10 12 15 18 20 25 30
ABM150 5 6.7 ~ 10.8 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2.2 2.2 2.2 3.7
ABM300 20 6.7 ~ 10.8 1.5 1.5 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5
ABM450 35 6.7 ~ 10.8 1.5 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 5.5
ABM600 50 6.7 ~ 10.8 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7 5.5 5.5 7.5
ABM750 65 6.7 ~ 10.8 1.5 1.5 2.2 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5*2 5.5*2
ABM900 80 6.7 ~ 10.8 1.5 2.2 2.2 3.7 3.7 3.7 5.5 5.5 7.5 7.5 5.5*2 5.5*2
ABM1050 95 6.7 ~ 10.8 1.5 2.2 3.7 3.7 3.7 5.5 5.5 7.5 7.5 5.5*2 5.5*2 7.5*2
ABM1200 110 6.7 ~ 10.8 2.2 2.2 3.7 3.7 3.7 5.5 5.5 7.5 5.5*2 5.5*2 5.5*2 7.5*2
ABM1350 125 6.7 ~ 10.8 2.2 3.7 3.7 3.7 5.5 5.5 7.5 7.5 5.5*2 5.5*2 7.5*2 7.5*2
ABM1500 140 6.7 ~ 10.8 2.2 3.7 3.7 3.7 5.5 5.5 7.5 5.5*2 5.5*2 5.5*2 7.5*2 11*2
ABM1650 155 6.7 ~ 10.8 2.2 3.7 3.7 5.5 5.5 7.5 7.5 5.5*2 5.5*2 7.5*2 7.5*2 11*2
ABM1800 170 6.7 ~ 10.8 3.7 3.7 3.7 5.5 5.5 7.5 7.5 5.5*2 5.5*2 7.5*2 7.5*2 11*2
ABM2000 185 6.7 ~ 10.8 3.7 3.7 5.5 5.5 7.5 7.5 5.5*2 5.5*2 7.5*2 7.5*2 11*2 11*2

ملاحظة:

  • البيانات المذكورة أعلاه هي للإشارة فقط. تحتفظ شركتنا بالحق في تعديل البيانات المذكورة أعلاه.
  • يتم حساب القدرة على النقل هنا وفقا للنقل الأفقي لرمال النهر (الكثافة الكبيرة 1.6t / m3 ، محتوى المياه 5٪).
  • من الضروري إعادة حساب قوة حوض النقل مع غطاء الختم، لوحة الغطاء والمواد النقلية ذات الكثافة السائبة المختلفة.

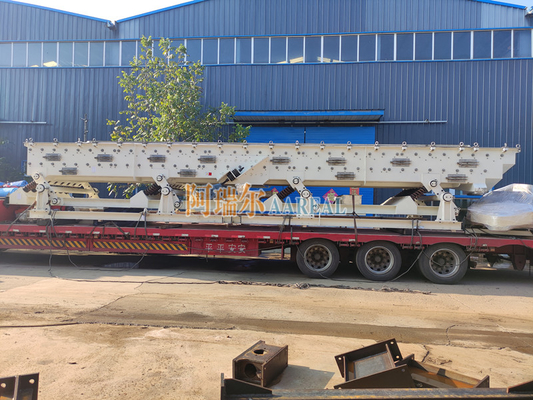

  • عندما تتجاوز مسافة النقل 15 مترًا ، سنقوم بتبني الهيكل المنقسم ، ويحتاج المستخدم إلى التجميع والاتصال في الموقع.

التطبيق:

يمكن استخدام شاشة ناقل الاهتزاز المتوازنة بالكامل للشريط المتحرك المتحرك على نطاق واسع لفحص السكر والملح والأسمدة الكيميائية والكربون المنشط وجسيمات الراتنج وجسيمات البولي إيثيلينمسحوق HDPE، LDPEمسحوق، الموابل الخ. خذ ABM1800-11 لدينا على سبيل المثال. عرض الحوض هو 1800mm، وطول الحوض هو 11.5 متر. نقل وفحص السكر، والقدرة حوالي 30 ~ 50 طن / ساعة.
