| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | AAREAL |
| إصدار الشهادات: | ISO9001:2015 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية من الخشب الرقائقي خالية من التبخير للتصدير |
| وقت التسليم: | 20 ~ 30 يوم عمل بعد تأكيد الطلب |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 10 مجموعات شهرياً |
| التصنيف حسب زاوية النقل: | الناقل اللولبي الأفقي، الناقل اللولبي المائل، الناقل اللولبي العمودي | التصنيف حسب شكل النقل: | ناقل المسامير بدون محرك |
|---|---|---|---|
| التصنيف حسب الشكل: | ناقل لولبي على شكل حرف U، ناقل لولبي أنبوبي | ناقل المسامير: | مناسبة لمواد المسحوق الجاف غير اللزجة والمواد الجزيئية الصغيرة |
| ناقل المسامير بدون عمود: | مناسبة لنقل المواد اللزجة والمتشابكة | التطبيق: | مناسبة للنقل الأفقي أو المائل للمواد المسحوقة والحبيبية والكتل الصغيرة، مثل مناجم الفحم والرماد والخ |
| المواد غير القابلة للتطبيق: | المواد القابلة للتلف واللزجة والمتكتلة | صفات: | هيكل بسيط، حجم مقطع عرضي صغير، ختم جيد، عمل موثوق به، تكلفة منخفضة، مناسب للتحميل والتفريغ المتوسط |
| إبراز: | الصين المصنع ناقل المسمار الأنبوبي,ناقل المسمار الأفقي الأنبوبي الصناعي,المواد السائبة ناقل المسامير الأنبوبية,Industrial Horizontal Tubular Screw Conveyor,Bulk Materials Tubular Screw Conveyor |
||

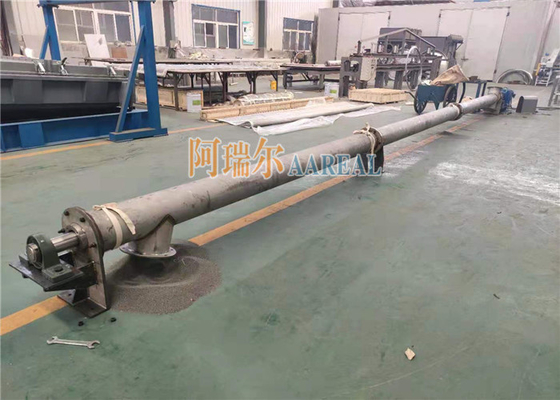

الصين المصنعين الصناعية أفقية أنبوبية ناقل المسمار للمواد السائبة
لمحة عامة عنالصين المصنعة الصناعية أفقية أنبوبية ناقل المسمار للمواد السائبة:
يتم تقسيم ناقل المسمار إلى نوعين في شكل نقل: ناقل المسمار العمودية و ناقل المسمار بدون عمود.ويقسم إلى ناقل المسمار على شكل U ونقل المسمار الأنابيب في المظهرناقل المسمار العمود مناسب لمواد مسحوق جاف غير لزجة ومواد جسيمات صغيرة (مثل الاسمنت والرماد الطائر والجير والحبوب الخ) ،بينما ناقل المسمار بدون عمود مناسب لنقل المواد اللزجة والمتشابكة بسهولة. (مثل الوحل، الكتلة الحيوية، القمامة، الخ)
تصنيفالصين المصنعة الصناعية أفقية أنبوبية ناقل المسمار للمواد السائبة:
| بواسطة زاوية النقل | ناقل المسمار الأفقي، ناقل المسمار الميل، ناقل المسمار الرأسي |
| بواسطة النموذج النقل | ناقل المسامير بدون محرك |
| حسب الشكل | ناقل المسامير ذو الشكل U، ناقل المسامير الأنبوبي |
مبدأ العملمنالصين المصنعة الصناعية أفقية أنبوبية ناقل المسمار للمواد السائبة:
يحمل ناقل المسمار يستخدم المسمار الدوار لنقل المواد على طول الغلاف الثابت. الشفرة الحلزونية الدوارة تحرك المواد لأداء نقل المسمار،والقوة التي تجعل المواد لا تدور مع شفرة المسمار هو مقاومة الاحتكاك من الوزن الخاص المواد والحامل المسمار غلاف المادة. يتم لحام الشفرات الحلزونية إلى العمود الدوار من ناقل المسمار. شكل سطح الشفرة لديه نوع سطح صلب، نوع سطح الحزام،نوع سطح الشفرة وأنواع أخرى حسب المواد المختلفة التي يتم نقلها. عمود المسمار من ناقل المسمار لديه محمل دفع في نهاية المادة تتحرك الاتجاه لإعطاء المسمار قوة رد فعل محوري مع المادة. عندما طول الجهاز طويل،يجب إضافة محمل معلق وسيط.
التطبيقمنالصين المصنعة الصناعية أفقية أنبوبية ناقل المسمار للمواد السائبة:
يستخدم على نطاق واسع في مختلف الصناعات، مثل مواد البناء، والصناعة الكيميائية، والطاقة الكهربائية، والمعادن، والفحم، والحبوب الخ.مواد الحبيبات والكتل الصغيرة، مثل الفحم والرماد والخامات والاسمنت والحبوب الخ درجة حرارة المواد أقل من 200 درجة مئوية.
ناقل المسمار غير مناسب لنقل المواد التي هي سريعة التلف، واسعة اللزوجة وسهلة للتجميع.
إذا كانت زاوية الميل للنقل كبيرة جدًا ، فيرجى اختيار ناقل المسمار من سلسلة GX.
الخصائص الرئيسيةمنالصين المصنعة الصناعية أفقية أنبوبية ناقل المسمار للمواد السائبة:
1قدرة تحمل كبيرة، آمنة وموثوقة
2القدرة القوية على التكيف، وسهولة التثبيت والصيانة، ومدة خدمة طويلة.
3. الآلة صغيرة الحجم، سرعة دوران عالية، وضمان نقل سريع موحدة
4يتم تجهيز نهاية التفريغ مع جهاز التنظيف، ضوضاء منخفضة، قابلية للتكيف قوية، ومرونة تخطيط موقع المدخل والمخرج
5. الختم الجيد، والقشرة تعتمد أنبوب الفولاذ السلس، نهاية يستخدم اللحاء متصلة ببعضها البعض كجسم، صلابة جيدة.
المعلم التقنيمن LS، GX ناقل المسمار والغذاء:
| نوع LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| نوع GX | 200 | 250 | 300 | 400 | 500 | ||||||
| قطر المسمار (ملم) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| مسافة المسمار (ملم) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| سرعة الدوران (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| قدرة النقل QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| الطاقة Pd 1 = 10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| الطاقة Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| سرعة الدوران (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| الطاقة Pd 1 = 10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| الطاقة Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| سرعة الدوران (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| الطاقة Pd 1 = 10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| الطاقة Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| سرعة الدوران (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| الطاقة Pd 1 = 10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| الطاقة Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
جدول حجم المنشأةمن LS ناقل المسمار والغذاء:
| النموذج | W | أ | ب | ج | د | ن | ق | Y | (ل) | ك | R | S | (ب) | أوه | هـ | V | ج | T | G | (ل) |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
المعلمات التقنيةمن ناقل المسمار GX والإمداد:
| المواصفات | الأداء التقني الرئيسي | جهاز القيادة | جهاز القيادة | الوزن (بالكيلوغرام) |
|||
| النموذج | الطول (ملم) |
السعة (سمنت) (t/h) |
سرعة الدوران دقيقه-1 |
خفيف | المحرك | ||
| النموذج | نسبة السرعة | القوة (kw) |
|||||
| GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
GX ناقل المسمار الأنبوبي LS ناقل المسمار المكعب U (مغلق ومفتوح)
ناقل المسمار المزدوج المزدوج حفر التفريغ المتعددة ناقل المسمار
ناقل المسمار بدون عمود
ناقل المسمار الميل ناقل المسمار الرأسي
