| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | AAREAL |
| إصدار الشهادات: | ISO9001:2015 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | فيلم بلاستيكي للجسم، وعلبة خشبية من الخشب الرقائقي خالية من التبخير لقطع الغيار |
| وقت التسليم: | 20 ~ 30 يوم عمل بعد تأكيد الطلب |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 10 مجموعات شهرياً |
| وسائل النقل: | الناقل اللولبي المائل، الناقل اللولبي الأفقي، الناقل اللولبي العمودي | نوع الناقل: | نوع العمود، نوع بدون عمود، نوع حلزوني فردي، نوع حلزون مزدوج، نوع على شكل حرف U، نوع أنبوبي إلخ. |
|---|---|---|---|
| ناقل المسامير بدون عمود: | مناسبة لنقل المواد اللزجة والمتشابكة | ناقل المسامير: | مناسبة لمواد المسحوق الجاف غير اللزجة والمواد الجزيئية الصغيرة |
| قطرها: | 100 مم، 160 مم، 200 مم، 250 مم، 315 مم، 400 مم، 500 مم، 630 مم، 800 مم، 1000 مم، 1250 مم إلخ. | صفات: | هيكل بسيط، حجم مقطع عرضي صغير، ختم جيد، عمل موثوق به، تكلفة منخفضة، مناسب للتحميل والتفريغ المتوسط |
| التطبيق: | مناسبة للنقل الأفقي أو المائل للمواد المسحوقة والحبيبية والكتل الصغيرة، مثل مناجم الفحم والرماد والخ | المواد غير القابلة للتطبيق: | المواد القابلة للتلف واللزجة والمتكتلة |
| إبراز: | 9000 ملم المسامير الأنابيب ناقل تغذية المسامير,الماسح. 219mm أنبوبية محمول المسمار المغذية,316L ناقل المسمار الأنبوبي,Dia. 219mm Tubular Screw Conveyor Feeder,316L Tubular Screw Conveyor |
||

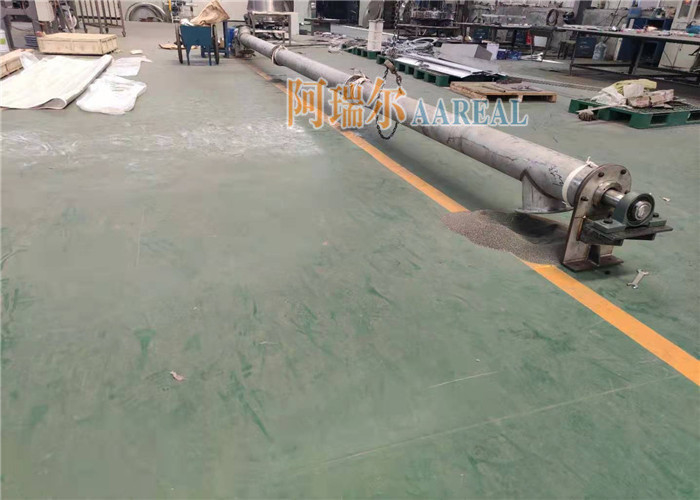

قطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار
لمحة عامة عنقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
يتم تقسيم ناقل المسمار الأنابيب إلى نوعين في شكل نقل: ناقل المسمار العمودية والناقل المسمار بدون عمود.ويقسم إلى ناقل المسمار على شكل U ونقل المسمار الأنابيب في المظهرناقل المسمار العمود مناسب لمواد مسحوق جاف غير لزجة ومواد جسيمات صغيرة (مثل الاسمنت والرماد الطائر والجير والحبوب الخ) ،بينما ناقل المسمار بدون عمود مناسب لنقل المواد اللزجة والمتشابكة بسهولة. (مثل الوحل، الكتلة الحيوية، القمامة، الخ)
مبدأ العملمنقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
يحمل ناقل المسمار يستخدم المسمار الدوار لنقل المواد على طول الغلاف الثابت. الشفرة الحلزونية الدوارة تحرك المواد لأداء نقل المسمار،والقوة التي تجعل المواد لا تدور مع شفرة المسمار هو مقاومة الاحتكاك من الوزن الخاص المواد والحامل المسمار غلاف المادة. يتم لحام الشفرات الحلزونية إلى العمود الدوار من ناقل المسمار. شكل سطح الشفرة لديه نوع سطح صلب، نوع سطح الحزام،نوع سطح الشفرة وأنواع أخرى حسب المواد المختلفة التي يتم نقلها. عمود المسمار من ناقل المسمار لديه محمل دفع في نهاية المادة تتحرك الاتجاه لإعطاء المسمار قوة رد فعل محوري مع المادة. عندما طول الجهاز طويل،يجب إضافة محمل معلق وسيط.
التطبيقمنقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
يستخدم على نطاق واسع في مختلف الصناعات، مثل مواد البناء، والصناعة الكيميائية، والطاقة الكهربائية، والمعادن، والفحم، والحبوب الخ.مواد الحبيبات والكتل الصغيرة، مثل الفحم والرماد والخامات والاسمنت والحبوب الخ درجة حرارة المواد أقل من 200 درجة مئوية.
ناقل المسمار غير مناسب لنقل المواد التي هي سريعة التلف، واسعة اللزوجة وسهلة للتجميع.
إذا كانت زاوية الميل للنقل كبيرة جدًا ، فيرجى اختيار ناقل المسمار من سلسلة GX.
الخصائص الرئيسيةمنقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
1القدرة القوية على التكيف، وسهولة التثبيت والصيانة، ومدة خدمة طويلة.
2الجهاز صغير الحجم وسرعة الدوران عالية، وضمان نقل سريع موحد.
3قدرة تحمل كبيرة آمنة وموثوقة
4يتم تجهيز نهاية التفريغ مع جهاز التنظيف، ضوضاء منخفضة، قابلية التكيف القوية، ومرونة تخطيط موقع المدخل والمخرج.
5. الختم الجيد، والقشرة تعتمد أنبوب الفولاذ السلس، نهاية يستخدم اللحاء متصلة ببعضها البعض كجسم، صلابة جيدة.
تصنيفقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
| بواسطة زاوية النقل | ناقل المسمار الأفقي، ناقل المسمار الميل، ناقل المسمار الرأسي |
| بواسطة النموذج النقل | ناقل المسامير بدون محرك |
| حسب الشكل | ناقل المسامير ذو الشكل U، ناقل المسامير الأنبوبي |
المعلم التقنيمنقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
| نوع LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| نوع GX | 200 | 250 | 300 | 400 | 500 | ||||||
| قطر المسمار (ملم) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| مسافة المسمار (ملم) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| سرعة الدوران (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| قدرة النقل QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| الطاقة Pd 1 = 10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| الطاقة Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| سرعة الدوران (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| الطاقة Pd 1 = 10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| الطاقة Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| سرعة الدوران (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| الطاقة Pd 1 = 10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| الطاقة Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| سرعة الدوران (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| الطاقة Pd 1 = 10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| الطاقة Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
جدول حجم المنشأةمنقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
| النموذج | W | أ | ب | ج | د | ن | ق | Y | (ل) | ك | R | S | (ب) | أوه | هـ | V | ج | T | G | (ل) |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
GX ناقل المسمار الأنبوبي LS ناقل المسمار المكعب U (مغلق ومفتوح)
ناقل المسمار المزدوج المزدوج حفر التفريغ المتعددة ناقل المسمار
ناقل المسمار بدون عمود
ناقل المسمار الميل ناقل المسمار الرأسي
المعلمات التقنيةمنقطر 219 ملم الطول 9000 ملم الفولاذ المقاوم للصدأ 316L الغذاء الدرجة الأنابيبية محرك نقل المسمار:
| المواصفات | الأداء التقني الرئيسي | جهاز القيادة | جهاز القيادة | الوزن (بالكيلوغرام) |
|||
| النموذج | الطول (ملم) |
السعة (سمنت) (t/h) |
سرعة الدوران دقيقه-1 |
خفيف | المحرك | ||
| النموذج | نسبة السرعة | القوة (kw) |
|||||
| GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
