| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | AAREAL |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | LS / GX |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية من الخشب الرقائقي خالية من التبخير للتصدير |
| وقت التسليم: | 20 ~ 30 يوم عمل بعد تأكيد الطلب |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 10 مجموعات شهرياً |
| التصنيف حسب الشكل: | ناقل لولبي على شكل حرف U، ناقل لولبي أنبوبي | التصنيف حسب زاوية النقل: | الناقل اللولبي الأفقي، الناقل اللولبي المائل، الناقل اللولبي العمودي |
|---|---|---|---|
| التصنيف حسب شكل النقل: | ناقل المسامير بدون محرك | ناقل المسامير بدون عمود: | مناسبة لنقل المواد اللزجة والمتشابكة |
| ناقل المسامير: | مناسبة لمواد المسحوق الجاف غير اللزجة والمواد الجزيئية الصغيرة | المواد غير القابلة للتطبيق: | المواد القابلة للتلف واللزجة والمتكتلة |
| صفات: | هيكل بسيط، حجم مقطع عرضي صغير، ختم جيد، عمل موثوق به، تكلفة منخفضة، مناسب للتحميل والتفريغ المتوسط | التطبيق: | مناسبة للنقل الأفقي أو المائل للمواد المسحوقة والحبيبية والكتل الصغيرة، مثل مناجم الفحم والرماد والخ |
| إبراز: | الحزام الناقل خفيف الوزن,ناقل مصعد دلو,bucket elevator conveyor |
||
أنظمة ناقلات صناعية أفقية أجهزة التغذية الاهتزازية الأنبوبية صيانة منخفضة
لمحة عامة عن ناقل المسامير الأفقي الصناعي للمواد السائبة:
ناقل المسمار الأفقي الصناعي للمواد السائبة هو معدات نقل تستخدم على نطاق واسع. هناك نوعان من ناقلات المسمار تنقسم من اتجاه النقل ،واحد هو ناقل المسمار الأفقي، والآخر هو ناقل المسمار الرأسي. يستخدم ناقل المواد الفضفاضة مثل جميع أنواع المساحيق والحبيبات والكتل الصغيرة.ناقل المسمار الأفقي هو النوع الأكثر استخداما من ناقليمكن أن تنقل المواد السائبة من جزء واحد من العملية إلى آخر. ناقل المسمار الأفقي متوفر في مجموعة واسعة من الأحجام والأطوال والتكوينات ومواد البناء.
مبدأ العملمنناقل المسامير الأفقي الصناعي للمواد السائبة:
يحمل ناقل المسمار يستخدم المسمار الدوار لنقل المواد على طول الغلاف الثابت. الشفرة الحلزونية الدوارة تحرك المواد لأداء نقل المسمار،والقوة التي تجعل المواد لا تدور مع شفرة المسمار هو مقاومة الاحتكاك من الوزن الخاص المواد والحامل المسمار غلاف المادة. يتم لحام الشفرات الحلزونية إلى العمود الدوار من ناقل المسمار. شكل سطح الشفرة لديه نوع سطح صلب، نوع سطح الحزام،نوع سطح الشفرة وأنواع أخرى حسب المواد المختلفة التي يتم نقلها. عمود المسمار من ناقل المسمار لديه محمل دفع في نهاية المادة تتحرك الاتجاه لإعطاء المسمار قوة رد فعل محوري مع المادة. عندما طول الجهاز طويل،يجب إضافة محمل معلق وسيط.
الخصائص الرئيسيةمنناقل المسامير الأفقي الصناعي للمواد السائبة:
1هيكل بسيط، مساحة صغيرة
2موثوقية عالية، صيانة منخفضة.
3من السهل تشكيل خط الإنتاج ، ويمكن توصيله مع معدات التعبئة والتغليف ، ومعدات التخزين ، ومعدات الخلط أو معدات الفحص.
4مخصصة مع الحافلات أو عجلات التشغيل وغيرها.
5- منفذ تغذية متعددة ومفروض منفذ تفريغ متاحة.
6إغلاق موثوق به
7الاقتصادي في الشراء والتركيب والتشغيل.
جتسوية ناقل المسامير الأفقي الصناعي للمواد السائبة:
| بواسطة زاوية النقل | ناقل المسمار الأفقي، ناقل المسمار الميل، ناقل المسمار الرأسي |
| بواسطة النموذج النقل | ناقل المسامير بدون محرك |
| حسب الشكل | ناقل المسامير ذو الشكل U، ناقل المسامير الأنبوبي |
المعلم التقنيمنناقل المسامير الأفقي الصناعي للمواد السائبة:
| نوع LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| نوع GX | 200 | 250 | 300 | 400 | 500 | ||||||
| قطر المسمار (ملم) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| مسافة المسمار (ملم) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| سرعة الدوران (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| قدرة النقل QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| الطاقة Pd 1 = 10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| الطاقة Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| سرعة الدوران (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| الطاقة Pd 1 = 10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| الطاقة Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| سرعة الدوران (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| الطاقة Pd 1 = 10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| الطاقة Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| سرعة الدوران (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| قدرة النقل QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| الطاقة Pd 1 = 10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| الطاقة Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
جدول حجم المنشأةمنناقل المسامير الأفقي الصناعي للمواد السائبة:
| النموذج | W | أ | ب | ج | د | ن | ق | Y | (ل) | ك | R | S | (ب) | أوه | هـ | V | ج | T | G | (ل) |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
المعلمات التقنيةمنناقل المسامير الأفقي الصناعي للمواد السائبة:
| المواصفات | الأداء التقني الرئيسي | جهاز القيادة | جهاز القيادة | الوزن (بالكيلوغرام) |
|||
| النموذج | الطول (ملم) |
السعة (سمنت) (t/h) |
سرعة الدوران دقيقه-1 |
خفيف | المحرك | ||
| النموذج | نسبة السرعة | القوة (kw) |
|||||
| GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
التطبيقمنناقل المسامير الأفقي الصناعي للمواد السائبة:
يتم استخدام ناقل المسمار على نطاق واسع في مختلف الصناعات ، مثل مواد البناء ، الصناعة الكيميائية ، الطاقة الكهربائية ، المعادن ، الفحم ، الحبوب الخ.انها مناسبة للوضع الأفقي أو الميمنة نقالة مسحوقالمواد المتقطعة والقطعة الصغيرة، مثل الفحم والرماد والخامات والاسمنت والحبوب الخ درجة حرارة المواد أقل من 200 درجة مئوية.
ناقل المسمار غير مناسب لنقل المواد التي هي سريعة التلف، واسعة اللزوجة وسهلة للتجميع.
إذا كانت زاوية الميل للنقل كبيرة جدًا ، فيرجى اختيار ناقل المسمار من سلسلة GX.

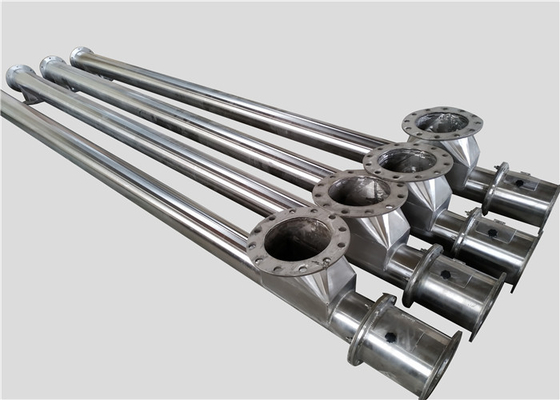

GX ناقل المسمار الأنبوبي LS ناقل المسمار المكعب U (مغلق ومفتوح)
ناقل المسمار المزدوج المزدوج حفر التفريغ المتعددة ناقل المسمار
ناقل المسمار بدون عمود
ناقل المسمار الميل ناقل المسمار الرأسي
